Шайбы ГОСТ 11371-78 — 3D-модели STEP
3D-модели плоских шайб по ГОСТ 11371-78. Внутренний диаметр, наружный диаметр и толщина соответствуют стандарту, так что шайба подходит под болт или гайку нужного размера. Модель в формате STEP открывается в КОМПАС-3D, SolidWorks и AutoCAD.
Выберите диаметр под свой крепёж и скачайте готовую деталь: поштучно (10 ₽) или весь ГОСТ 11371-78 пакетом.
| Для резьбы | Внутренний Ø, мм | Наружный Ø, мм | Толщина s, мм |
|---|---|---|---|

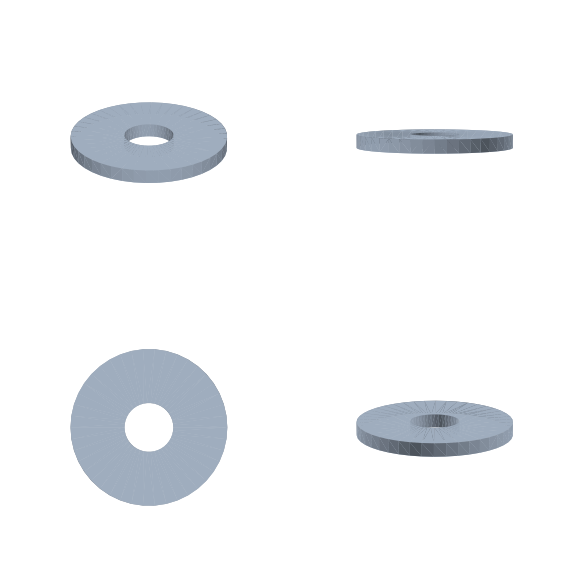

| 1 | 1.2 | 3.5 | 0.3 |

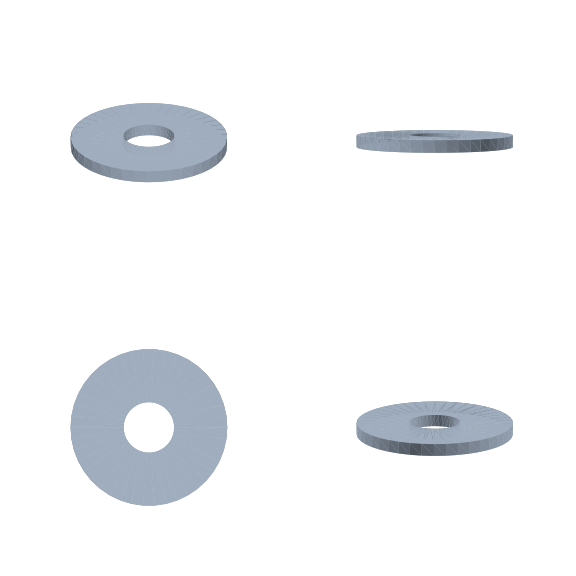

| 1.2 | 1.4 | 4 | 0.3 |

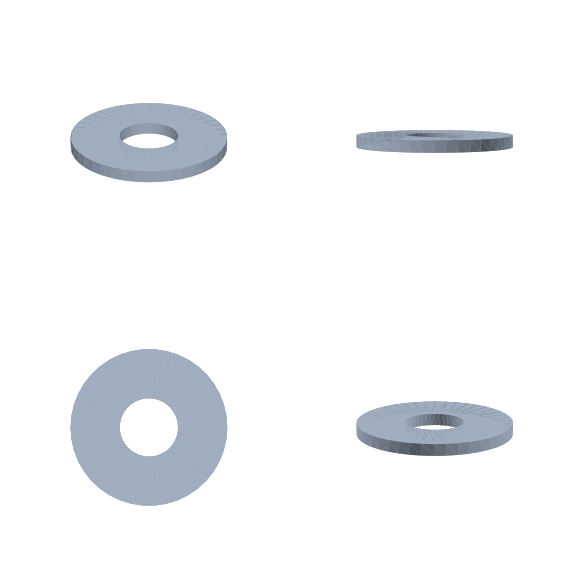

| 1.4 | 1.6 | 4 | 0.3 |
| 1.6 | 1.8 | 4 | 0.3 |

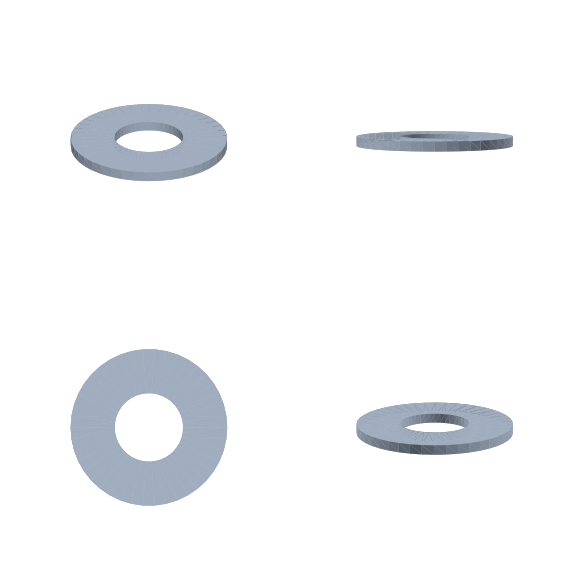

| 2 | 2.4 | 5 | 0.3 |
| 2.5 | 2.9 | 6 | 0.5 |

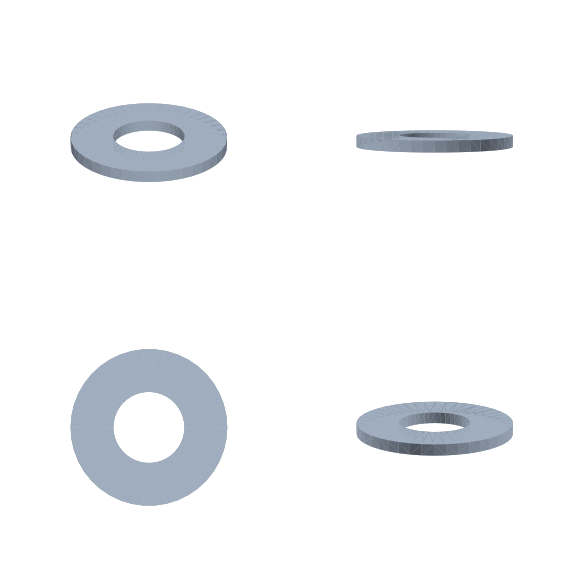

| 3 | 3.4 | 7 | 0.5 |

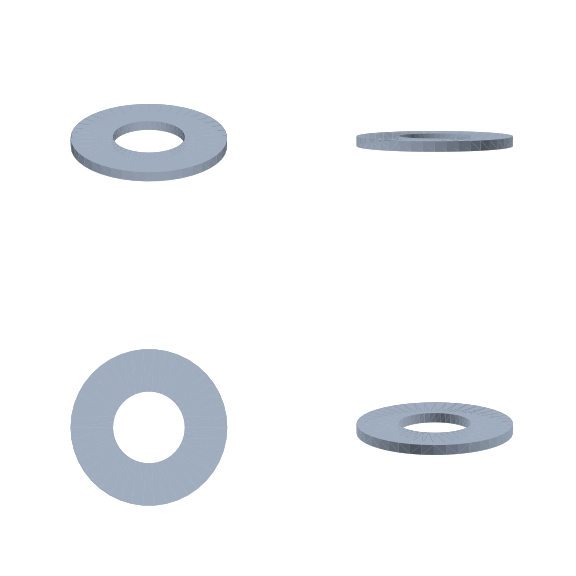

| 3.5 | 3.7 | 8 | 0.5 |

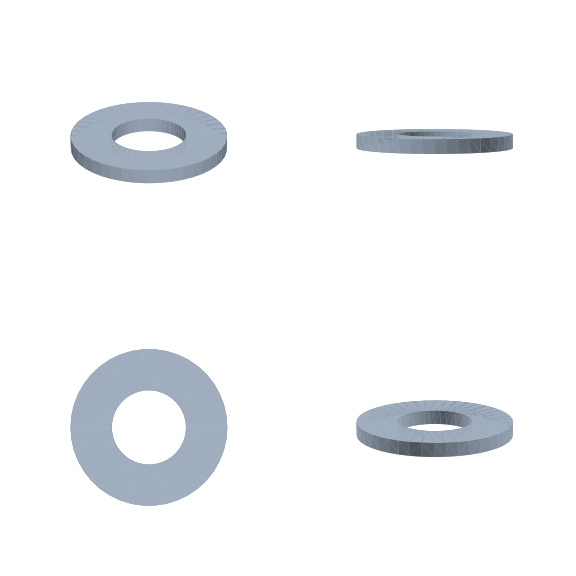

| 4 | 4.5 | 9 | 0.8 |
| 5 | 5.5 | 10 | 1 |

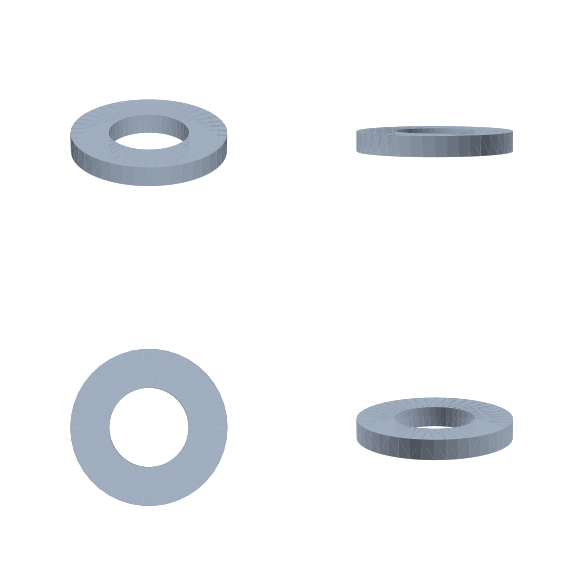

| 6 | 6.6 | 12 | 1.6 |
| 8 | 9 | 16 | 1.6 |

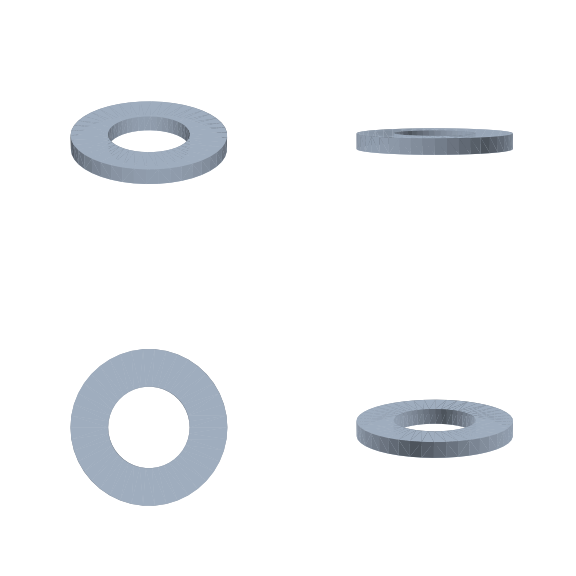

| 10 | 11 | 20 | 2 |
| 12 | 13.5 | 24 | 2.5 |
| 14 | 15.5 | 28 | 2.5 |

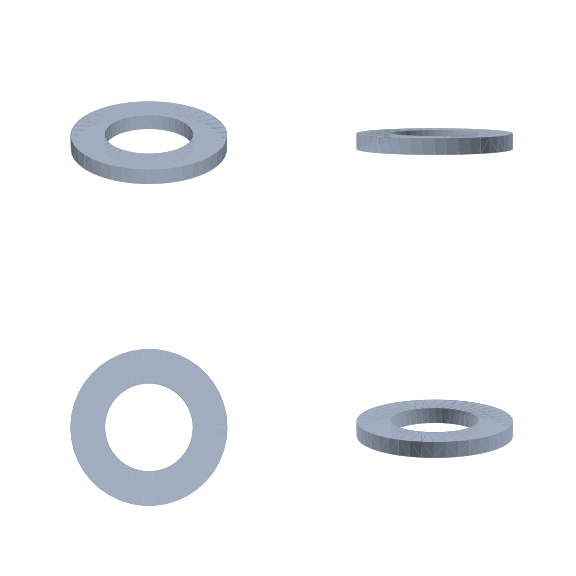

| 16 | 17.5 | 30 | 3 |
| 18 | 20 | 34 | 3 |
| 20 | 22 | 37 | 3 |
| 22 | 24 | 39 | 3 |
| 24 | 26 | 44 | 4 |
| 27 | 30 | 50 | 4 |

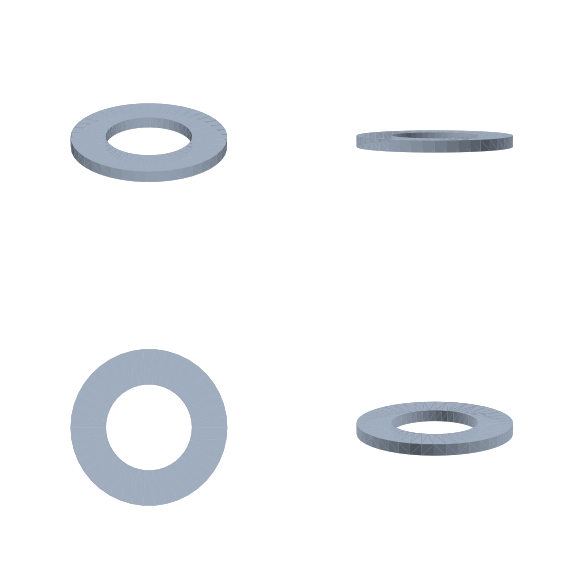

| 30 | 33 | 56 | 4 |

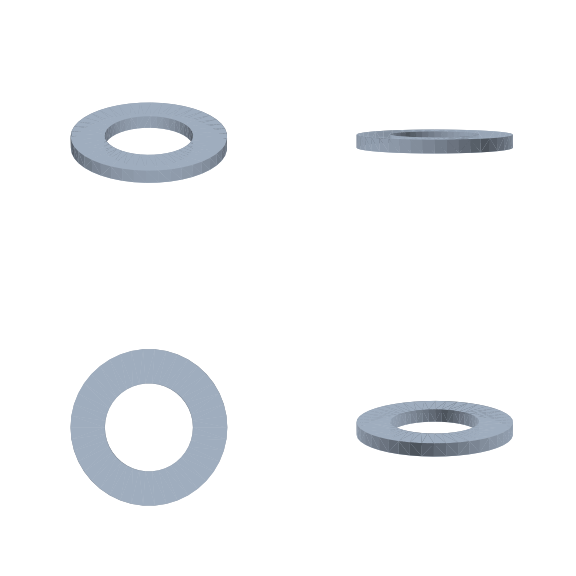

| 33 | 34 | 60 | 5 |
| 36 | 39 | 66 | 5 |
| 39 | 40 | 72 | 6 |
| 42 | 45 | 78 | 7 |
| 48 | 52 | 92 | 8 |
Частые вопросы
- Как открыть модель в КОМПАС-3D?
- Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.
- Модель действительно по ГОСТ?
- Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.
- В каком формате я получу файл?
- Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.
- Можно ли изменить размеры под свою задачу?
- STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.
- Сколько стоит скачивание?
- Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.
