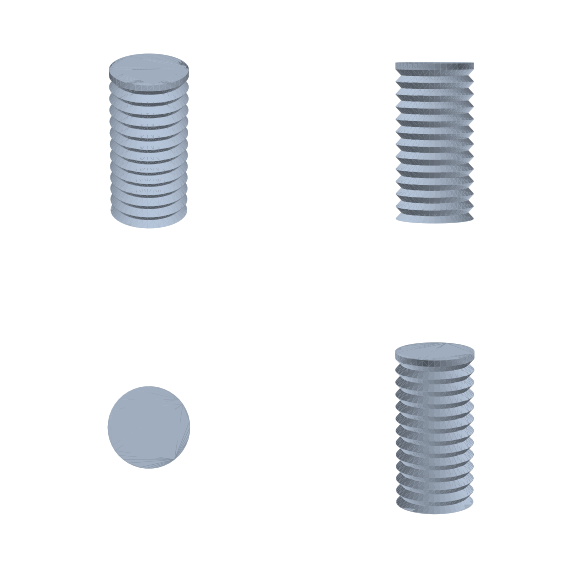

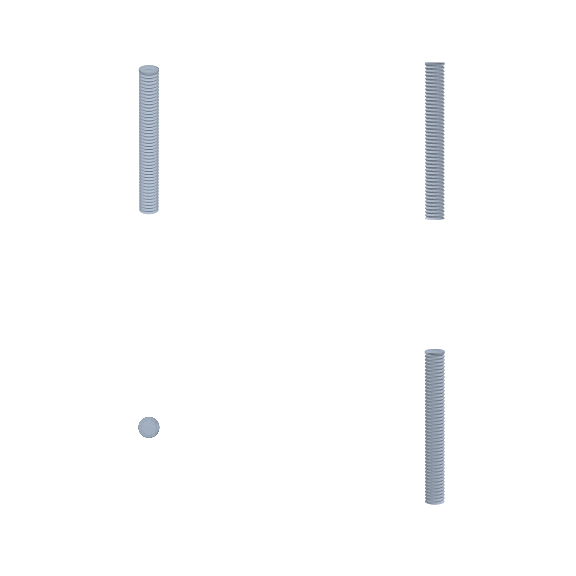

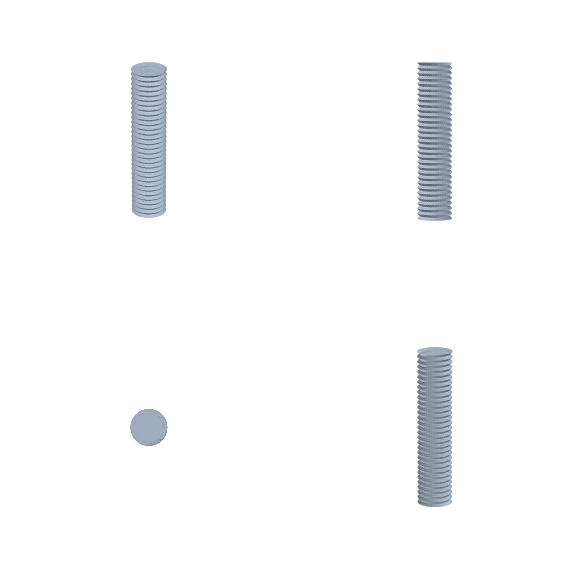

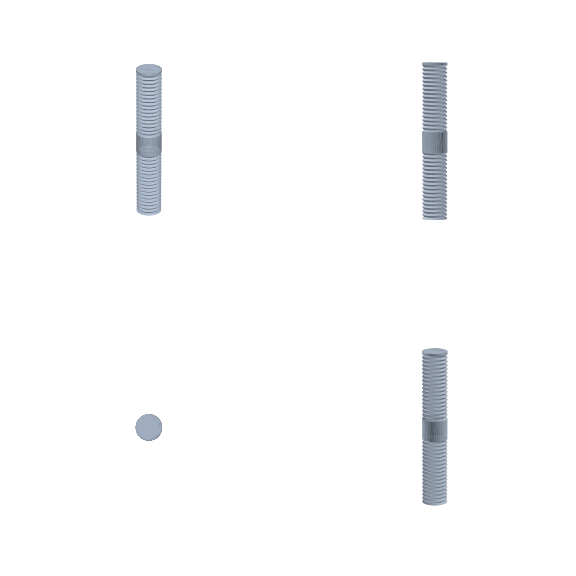

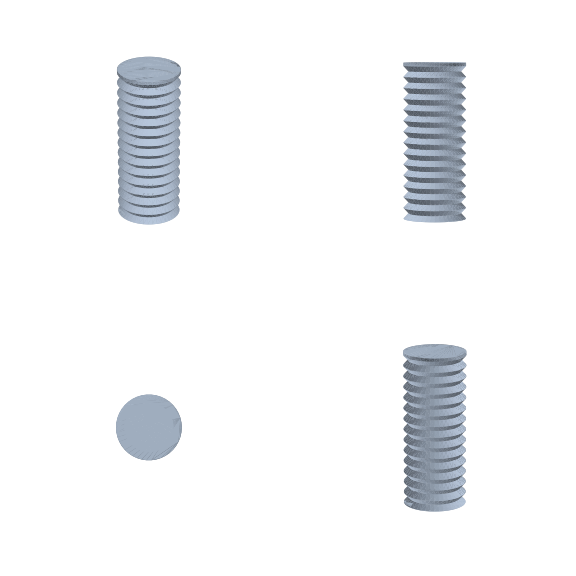

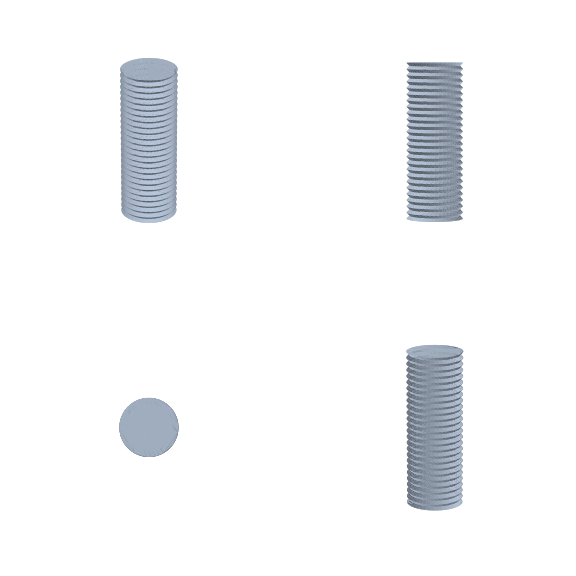

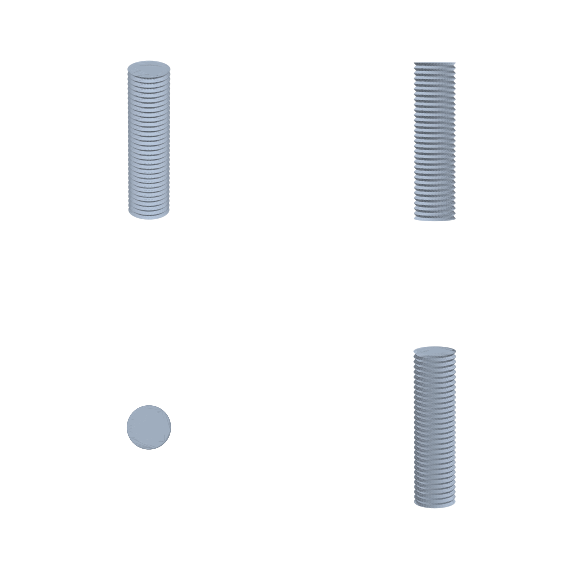

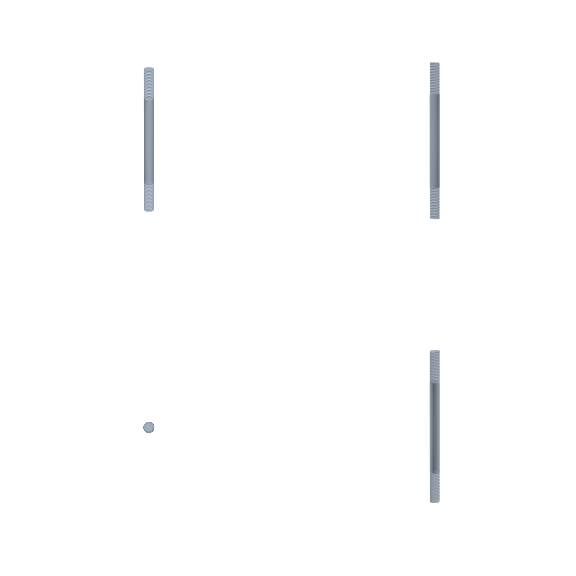

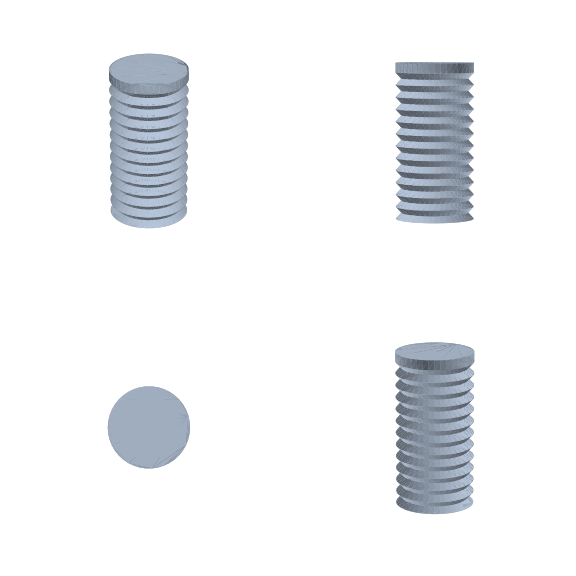

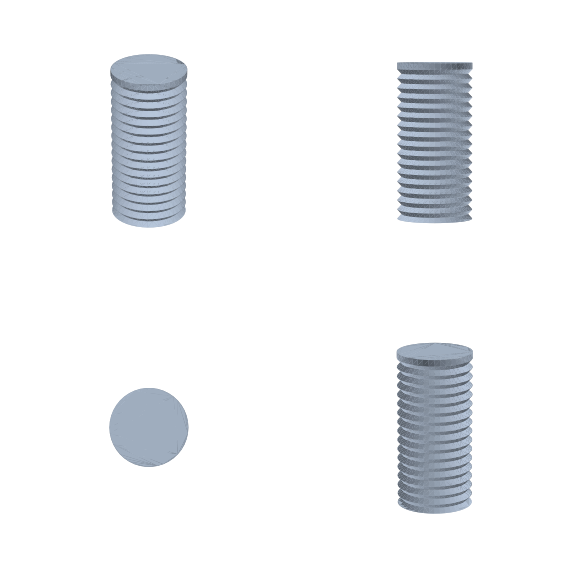

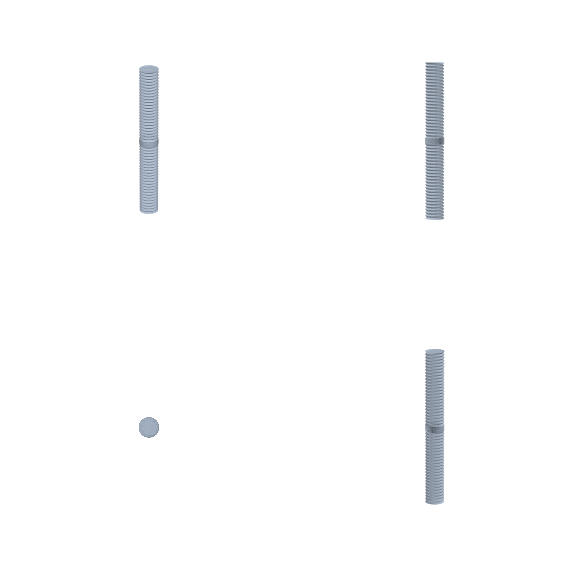

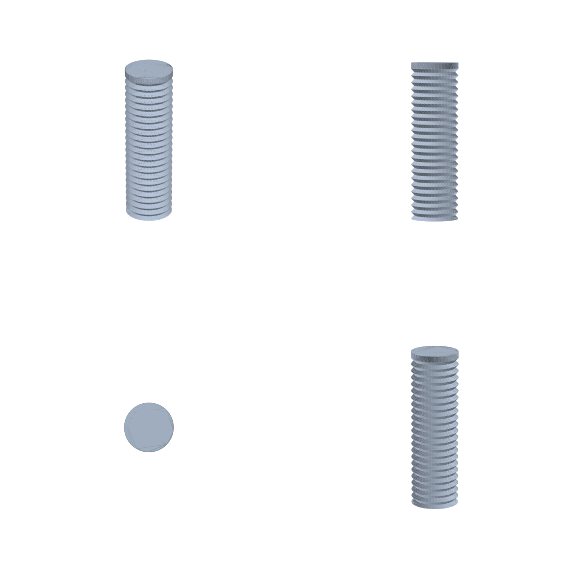

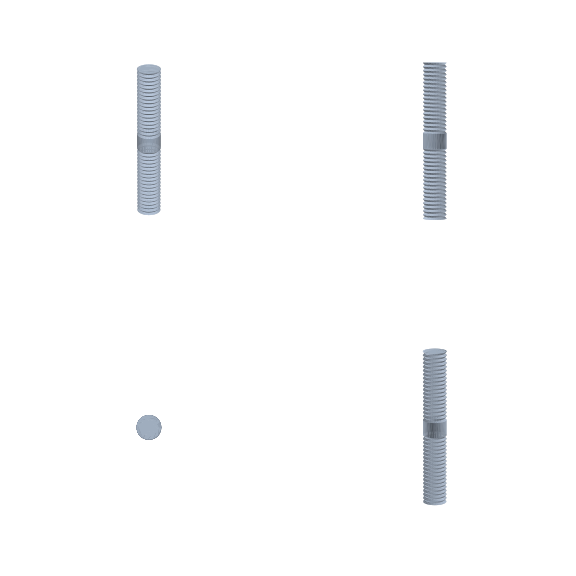

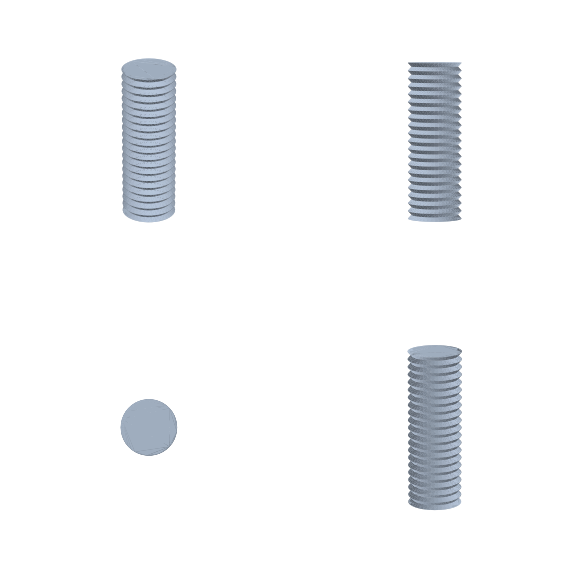

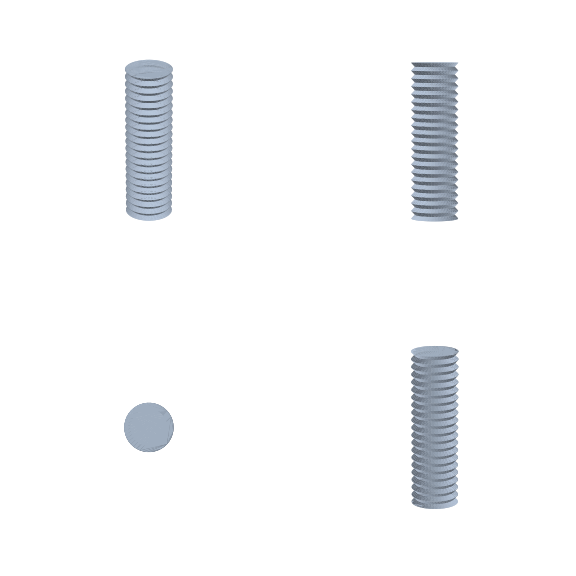

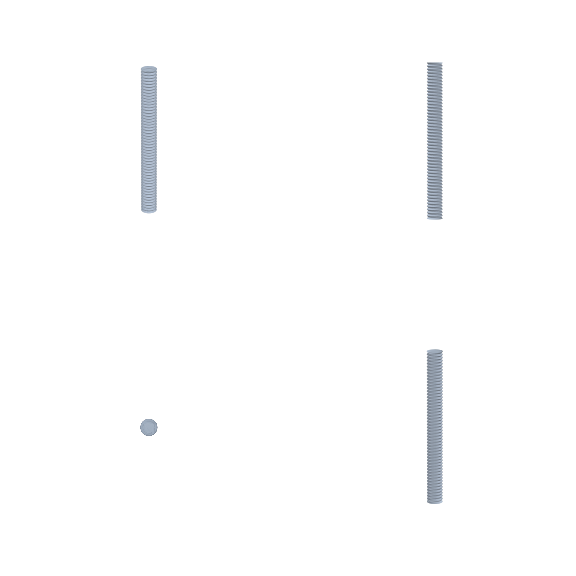

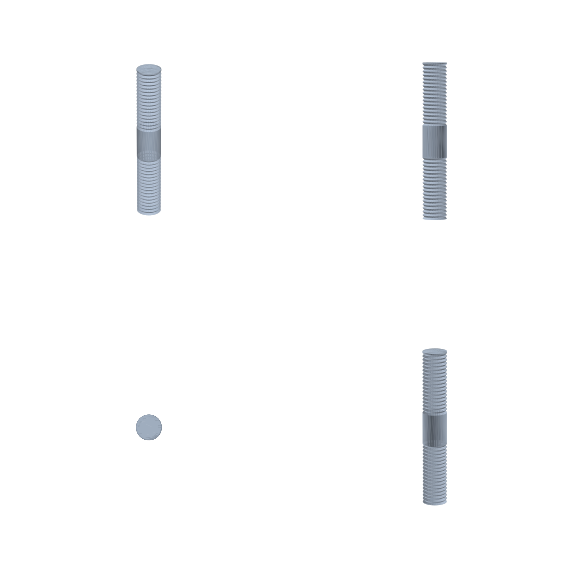

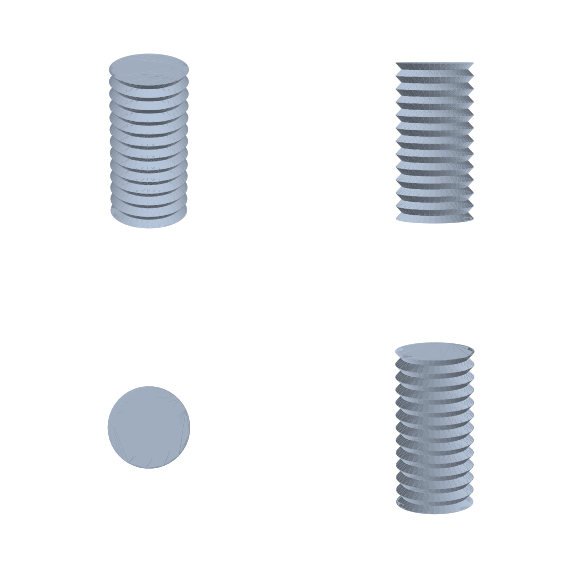

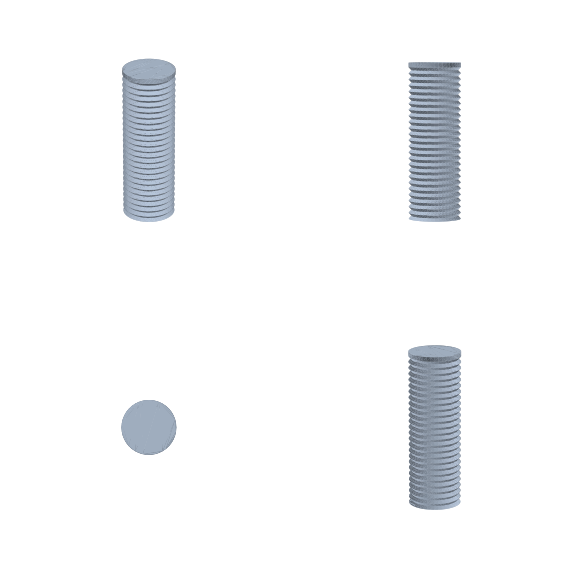

Шпильки ГОСТ 22042-76 — 3D-модели STEP
3D-модели резьбовых шпилек по ГОСТ 22042-76. Диаметр и шаг резьбы, длина шпильки заданы по стандарту, поэтому она сопрягается с гайкой того же размера без подгонки. Готовая модель в формате STEP открывается в КОМПАС-3D, SolidWorks и AutoCAD.
Подберите диаметр и длину и скачайте нужный типоразмер: поштучно (10 ₽) или весь ГОСТ 22042-76 целиком.

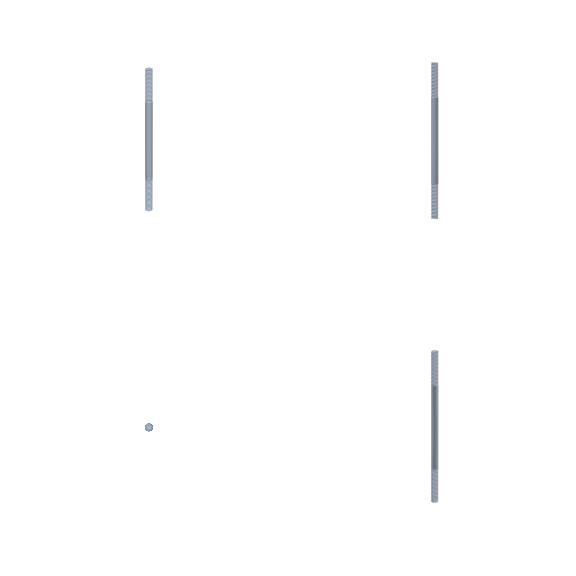

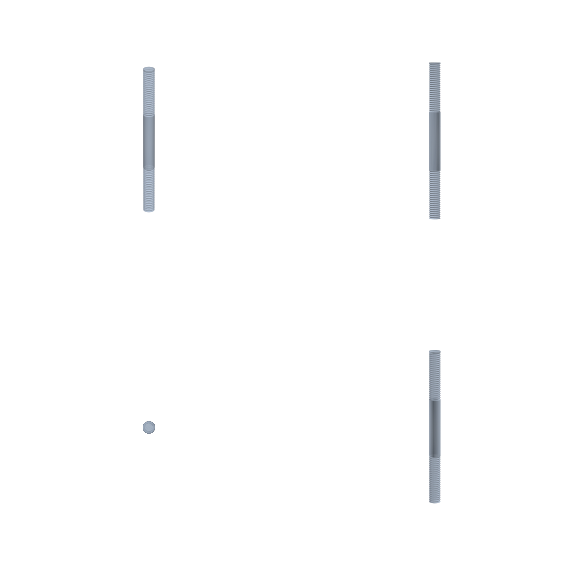

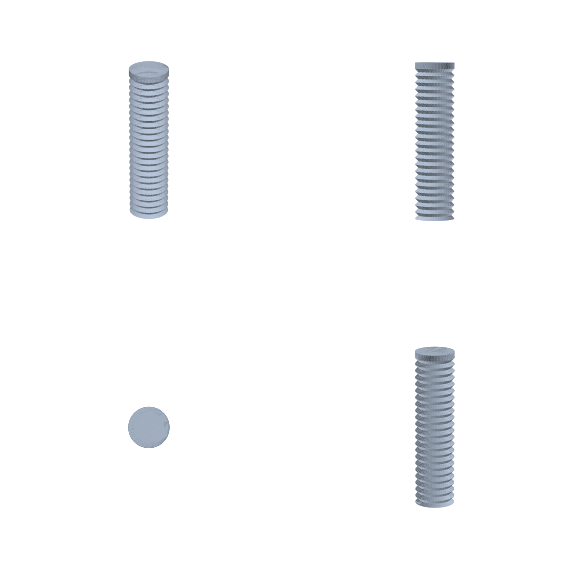

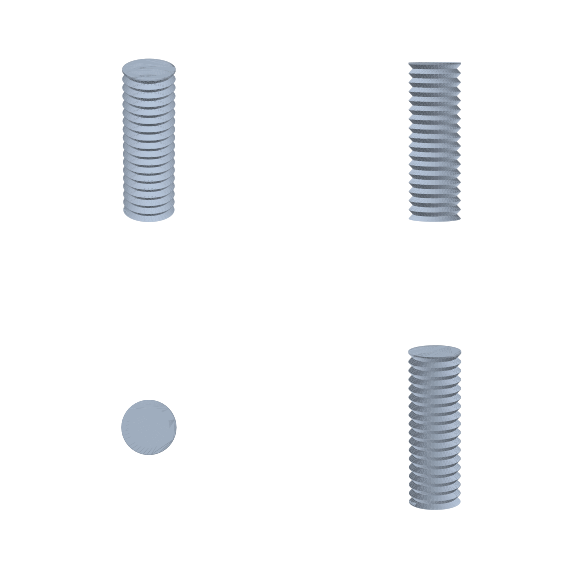

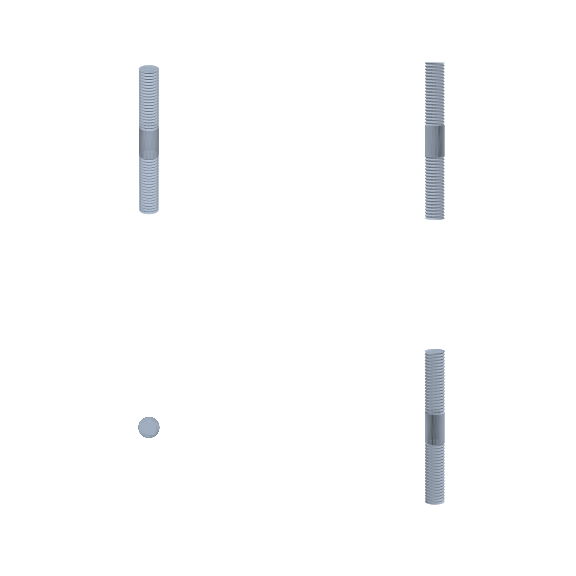

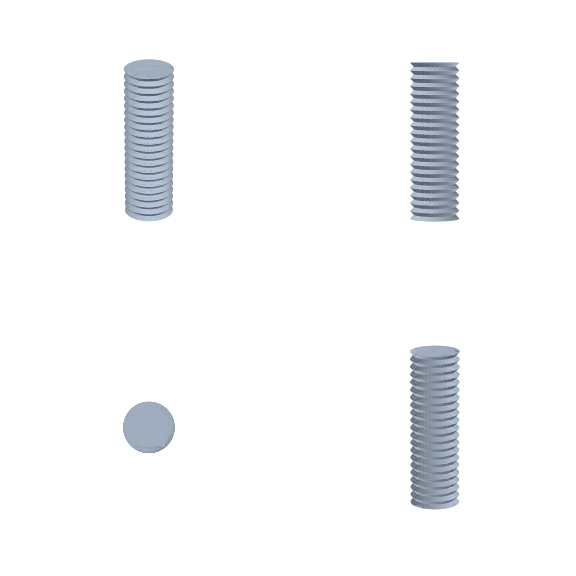

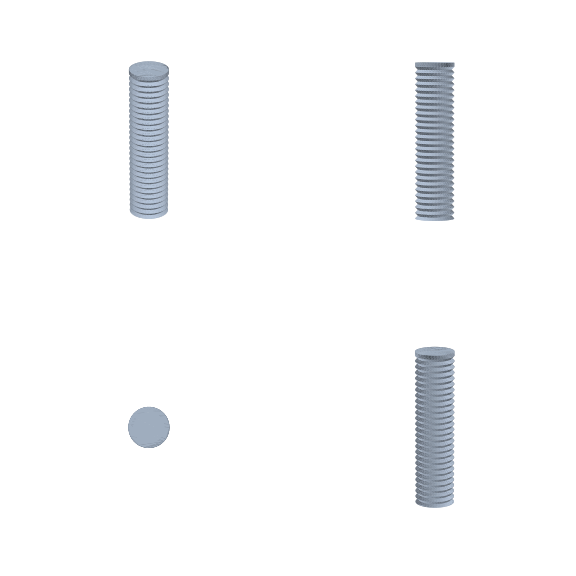

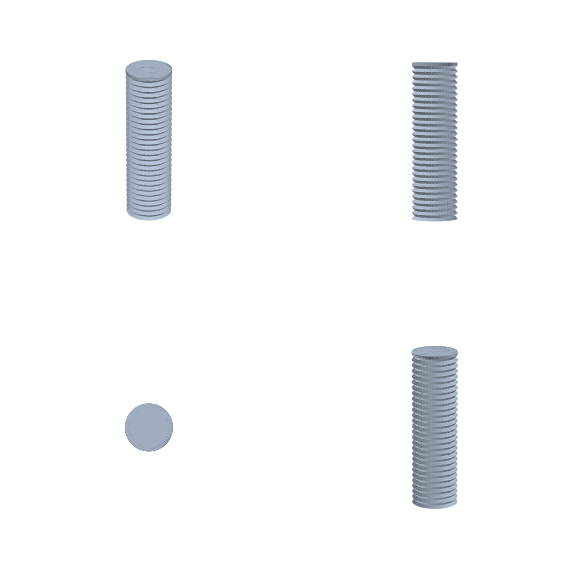

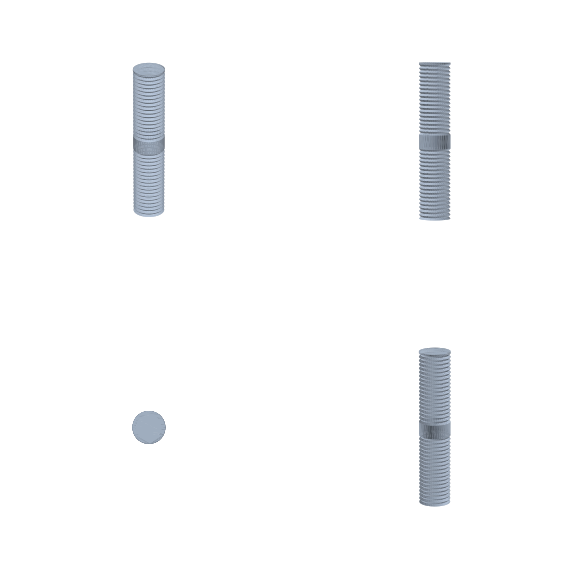

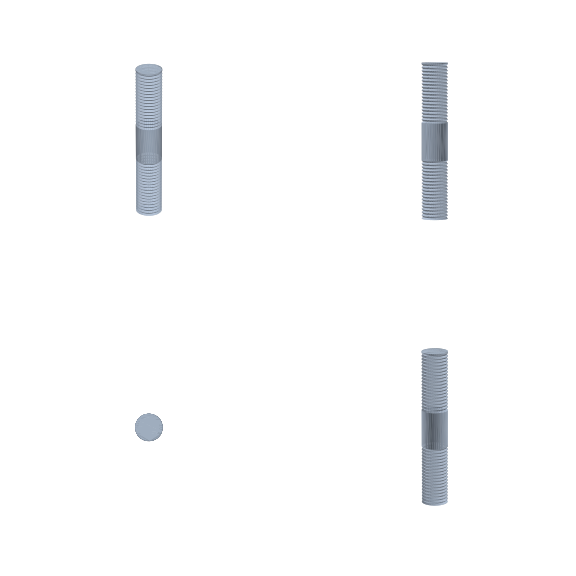

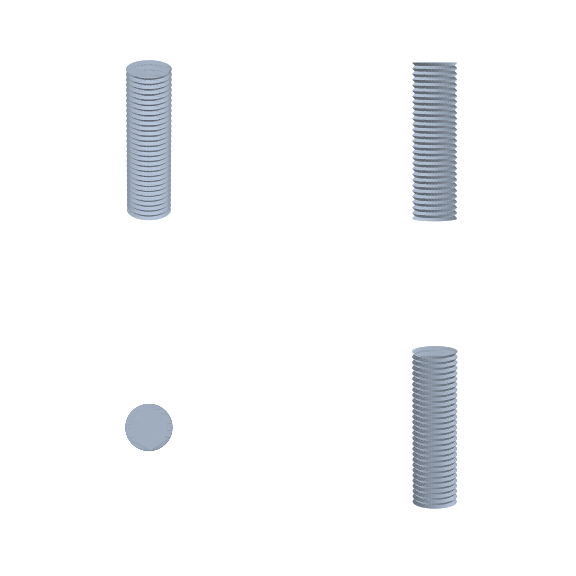

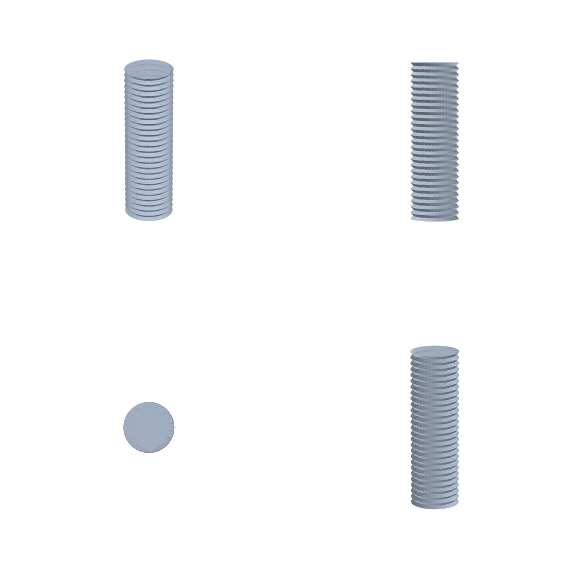

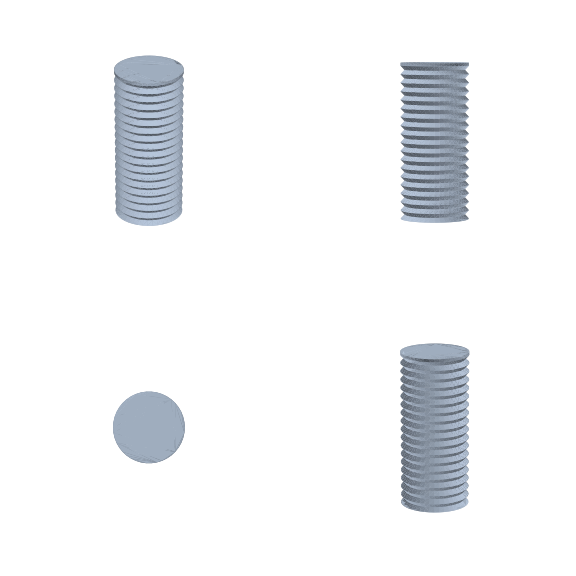

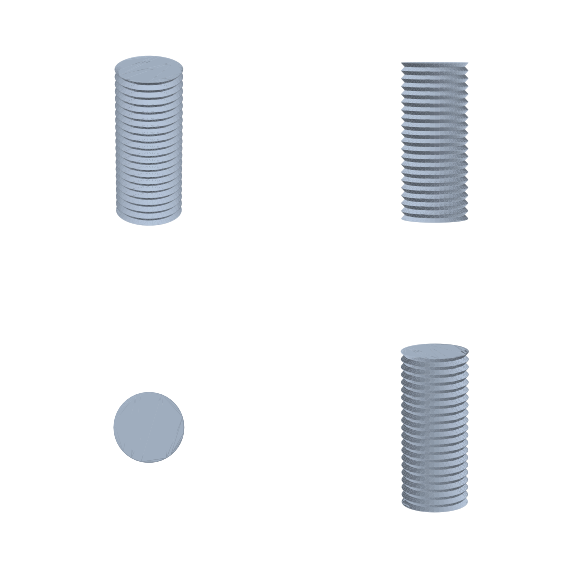

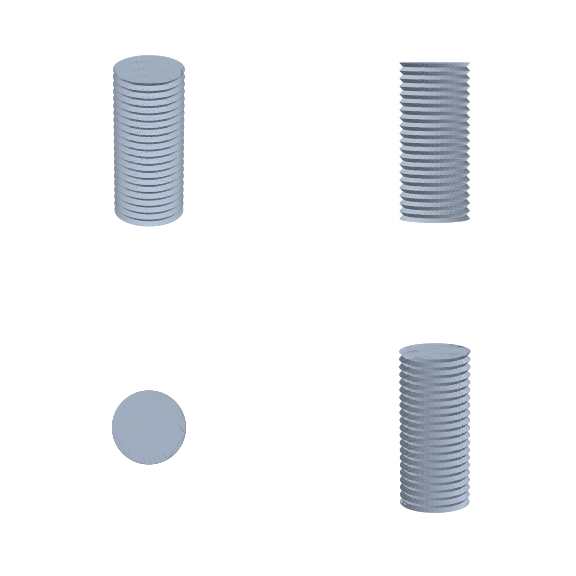

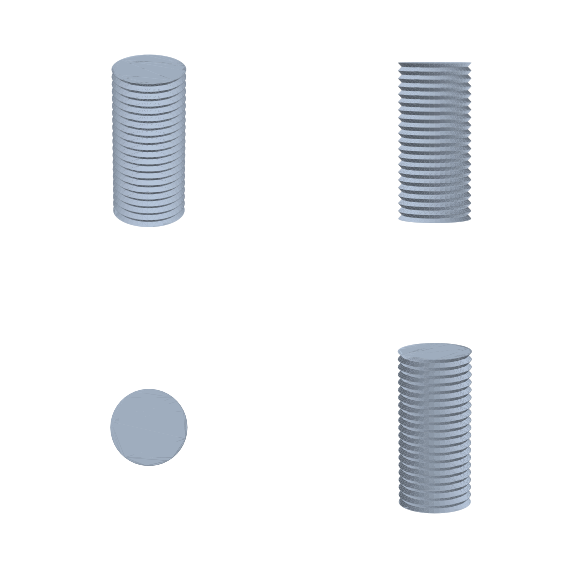

| Резьба | Шаг (крупный), мм | Ø стержня, мм | Длина ввинч. конца (кор.), мм | Длина ввинч. конца (ср.), мм | Длина ввинч. конца (дл.), мм |
|---|---|---|---|---|---|
| 2 | 0.4 | 2 | 10 | — | — |
| 2.5 | 0.45 | 2.5 | 11 | — | — |
| 3 | 0.5 | 3 | 12 | 18 | 31 |
| 4 | 0.7 | 4 | 14 | 20 | 33 |
| 5 | 0.8 | 5 | 16 | 22 | 35 |
| 6 | 1 | 6 | 18 | 24 | 37 |
| 8 | 1.25 | 8 | 22 | 28 | 41 |
| 10 | 1.5 | 10 | 26 | 32 | 45 |
| 12 | 1.75 | 12 | 30 | 36 | 49 |
| 16 | 2 | 16 | 38 | 44 | 57 |
| 20 | 2.5 | 20 | 46 | 52 | 65 |
| 24 | 3 | 24 | 54 | 60 | 73 |
| 30 | 3.5 | 30 | 66 | 72 | 85 |
| 36 | 4 | 36 | 78 | 84 | 97 |
| 42 | 4.5 | 42 | 90 | — | 109 |
| 48 | 5 | 48 | 102 | — | 121 |
Частые вопросы
- Как открыть модель в КОМПАС-3D?
- Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.
- Модель действительно по ГОСТ?
- Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.
- В каком формате я получу файл?
- Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.
- Можно ли изменить размеры под свою задачу?
- STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.
- Сколько стоит скачивание?
- Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.
