Гайки ГОСТ 5915-70 — 3D-модели STEP
3D-модели шестигранных гаек по ГОСТ 5915-70. Резьба, высота гайки и размер под ключ заданы по стандарту, поэтому гайка точно совпадает с болтом или шпилькой того же диаметра. Готовая модель в формате STEP открывается в КОМПАС-3D и других CAD.
Подберите резьбу под свой крепёж и скачайте нужный типоразмер: поштучно (10 ₽) или весь ГОСТ 5915-70 целиком.
| Резьба | Шаг (крупный), мм | Размер под ключ S, мм | Диаметр описанной e, мм | Высота m, мм |
|---|---|---|---|---|
| 1.6 | 0.35 | 3.2 | 3.3 | 1.3 |
| 2 | 0.4 | 4 | 4.2 | 1.6 |

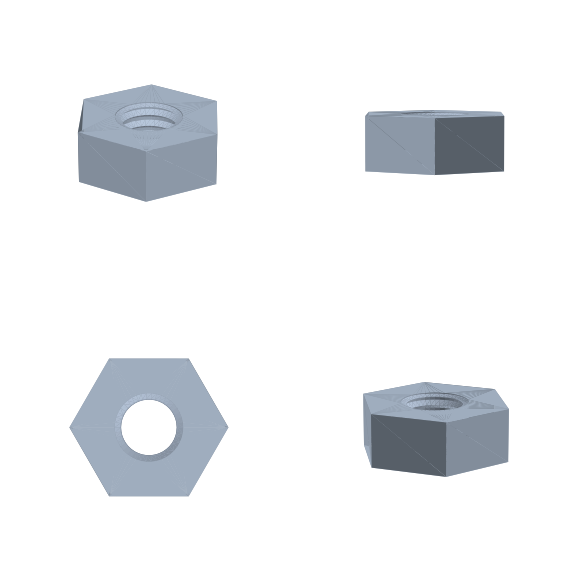

| 2.5 | 0.45 | 5 | 5.3 | 2 |
| 3 | 0.5 | 5.5 | 5.9 | 2.4 |

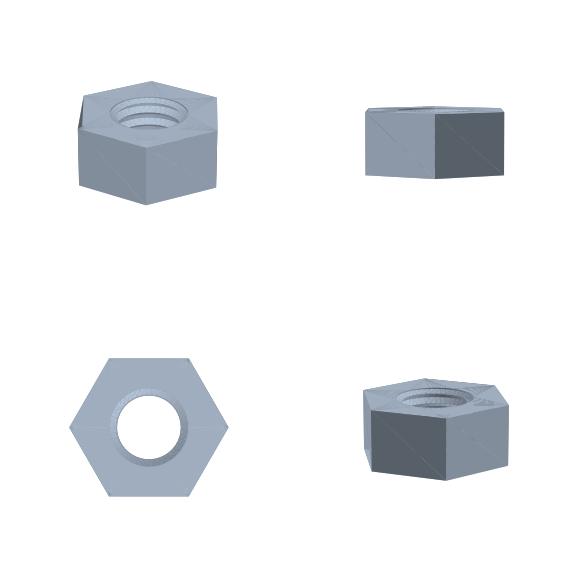

| 4 | 0.7 | 7 | 7.5 | 3.2 |
| 5 | 0.8 | 8 | 8.6 | 4.7 |

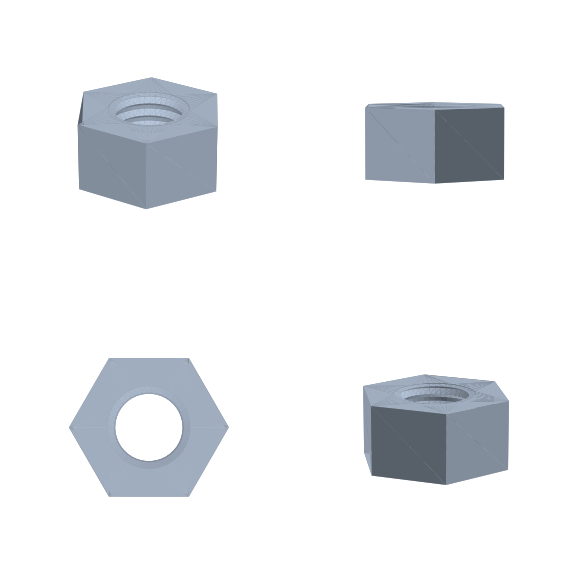

| 6 | 1 | 10 | 10.9 | 5.2 |
| 8 | 1.25 | 13 | 14.2 | 6.8 |
| 10 | 1.5 | 16 | 17.6 | 8.4 |
| 12 | 1.75 | 18 | 19.9 | 10.8 |
| 16 | 2 | 24 | 26.2 | 14.8 |
| 20 | 2.5 | 30 | 33 | 18 |
| 24 | 3 | 36 | 39.6 | 21.5 |
| 30 | 3.5 | 46 | 50.9 | 25.6 |
| 36 | 4 | 55 | 60.8 | 31 |
| 42 | 4.5 | 65 | 71.3 | 34 |
| 48 | 5 | 75 | 82.6 | 38 |
Частые вопросы
- Как открыть модель в КОМПАС-3D?
- Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.
- Модель действительно по ГОСТ?
- Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.
- В каком формате я получу файл?
- Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.
- Можно ли изменить размеры под свою задачу?
- STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.
- Сколько стоит скачивание?
- Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.
