3D-модели болтов ГОСТ 7798-70 — STEP для КОМПАС

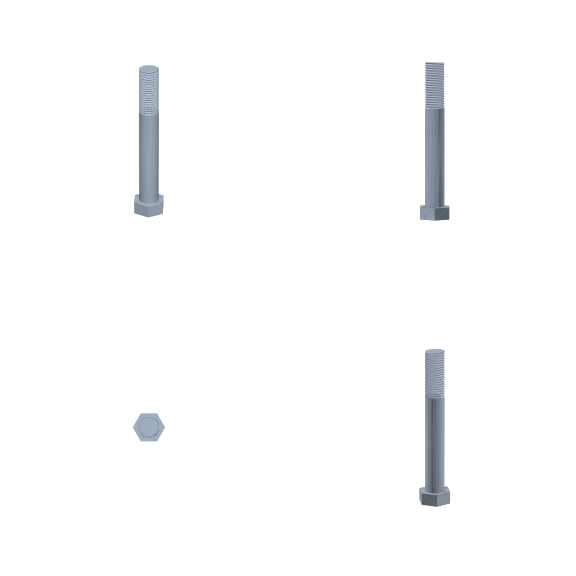

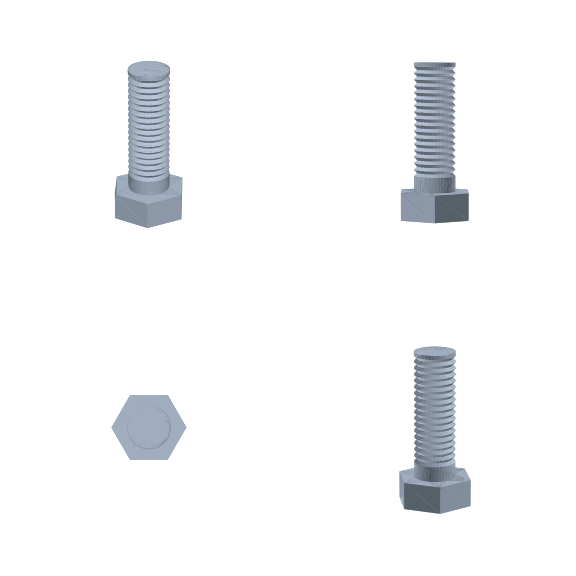

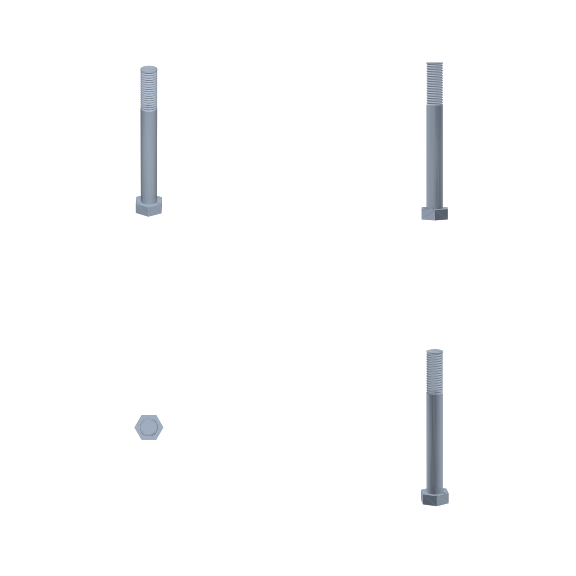

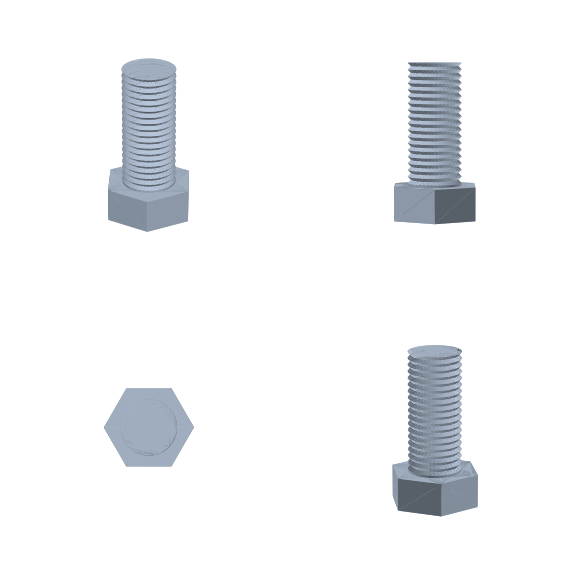

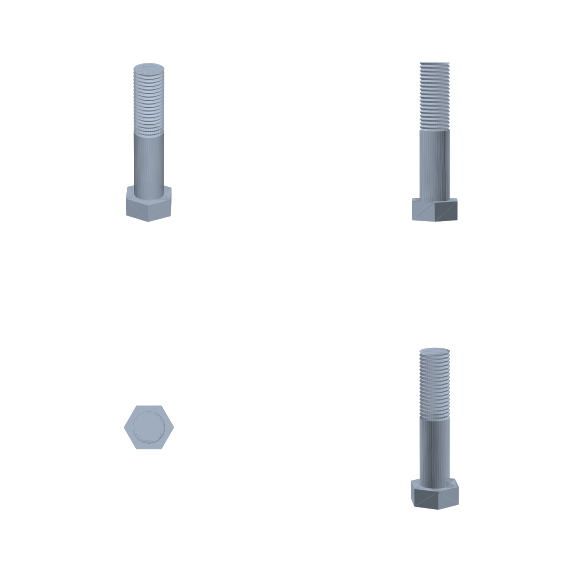

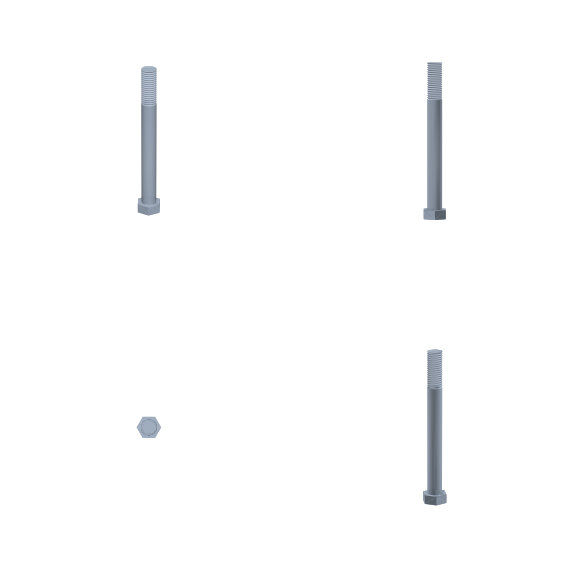

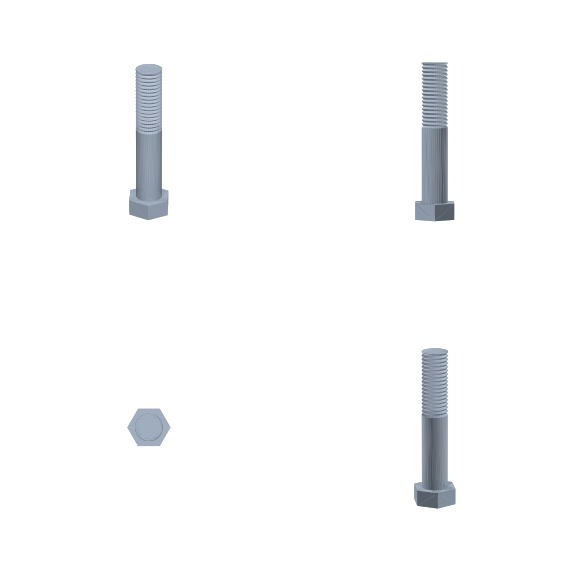

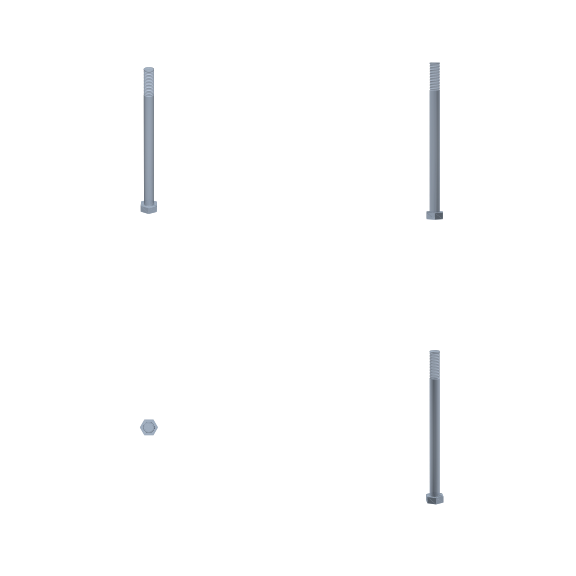

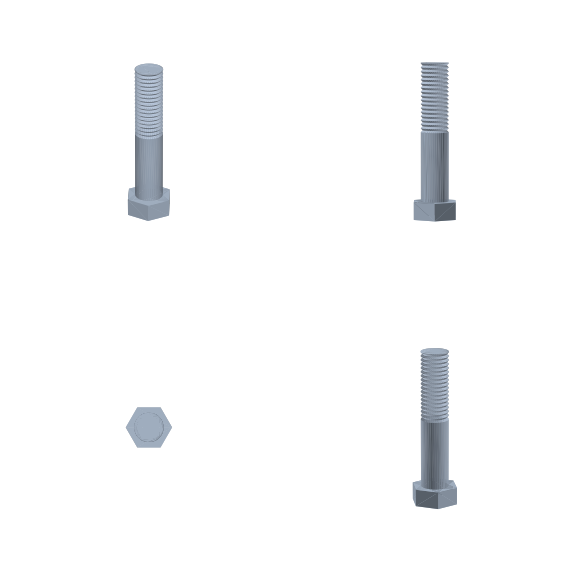

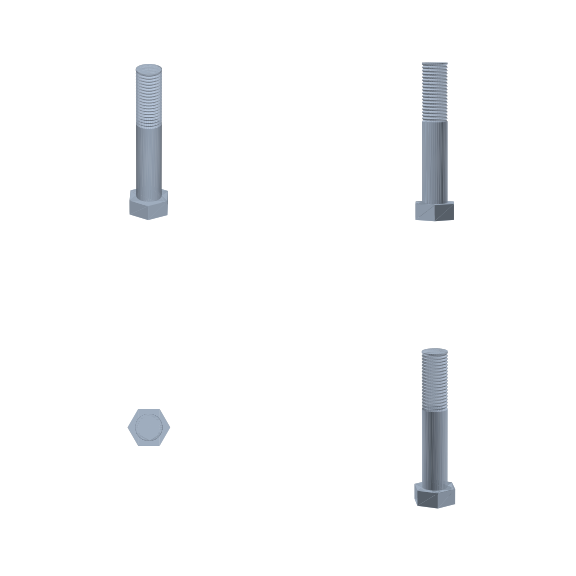

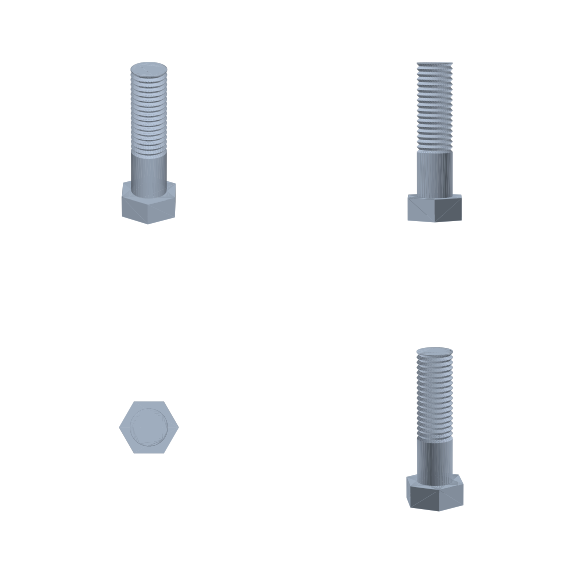

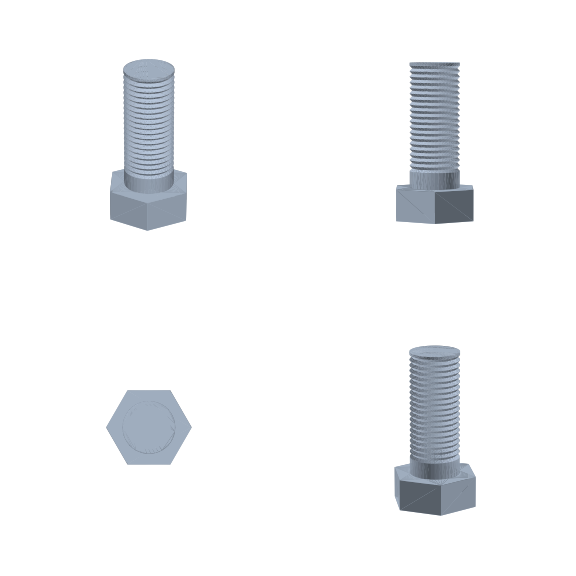

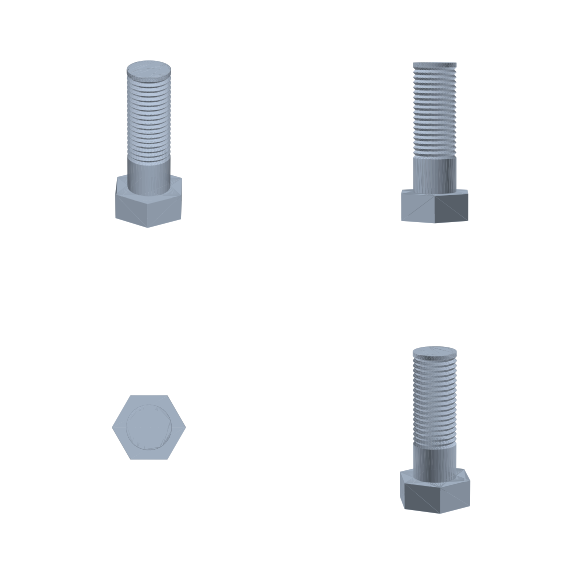

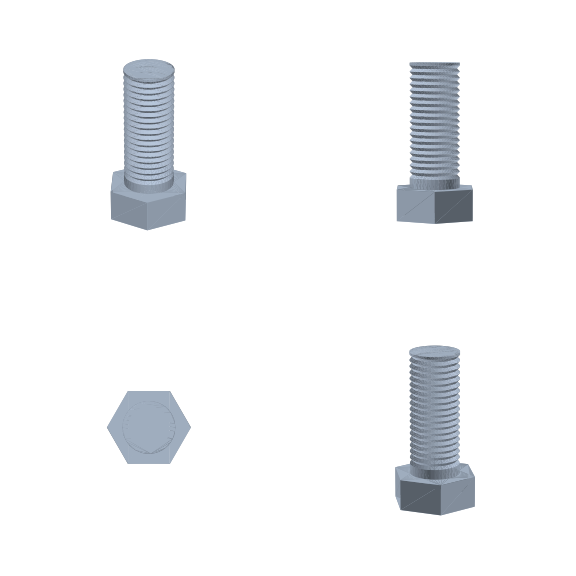

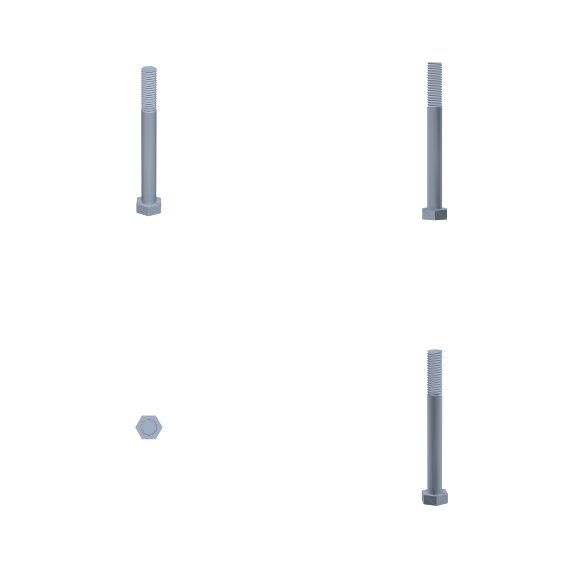

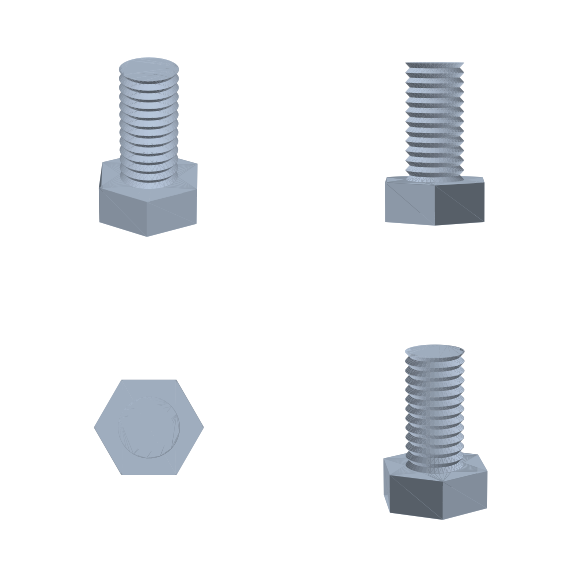

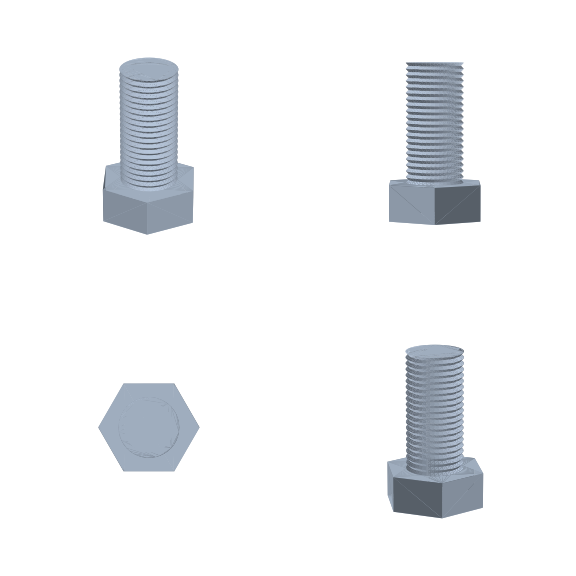

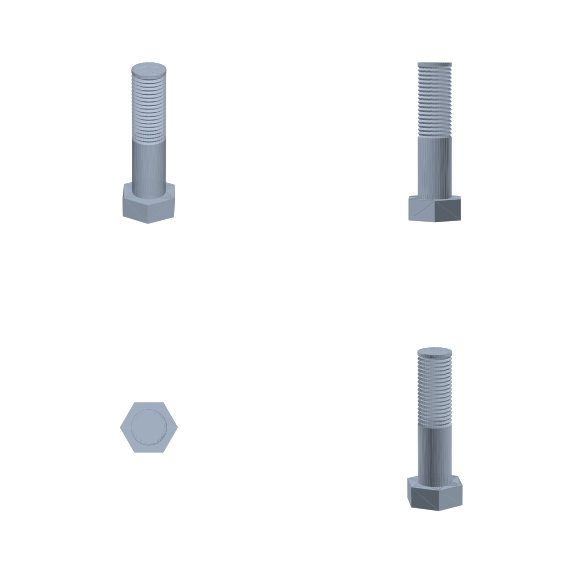

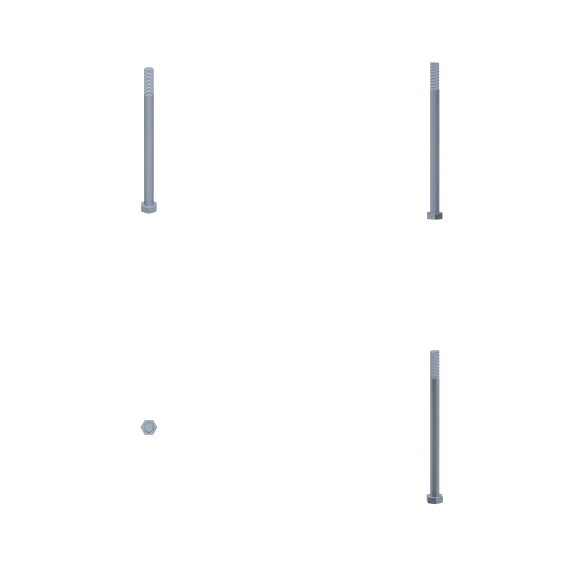

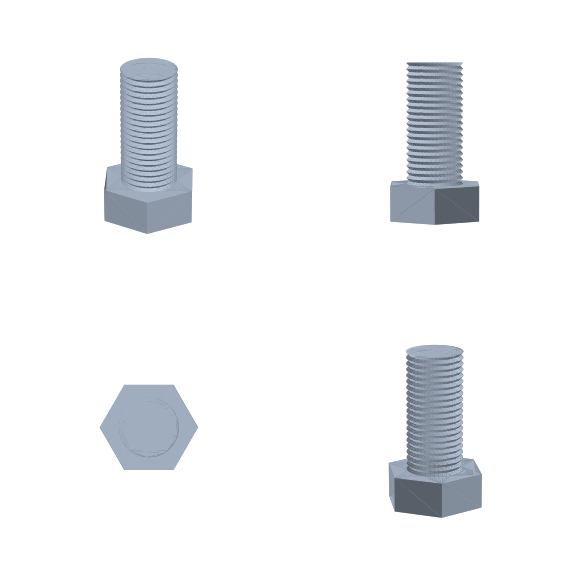

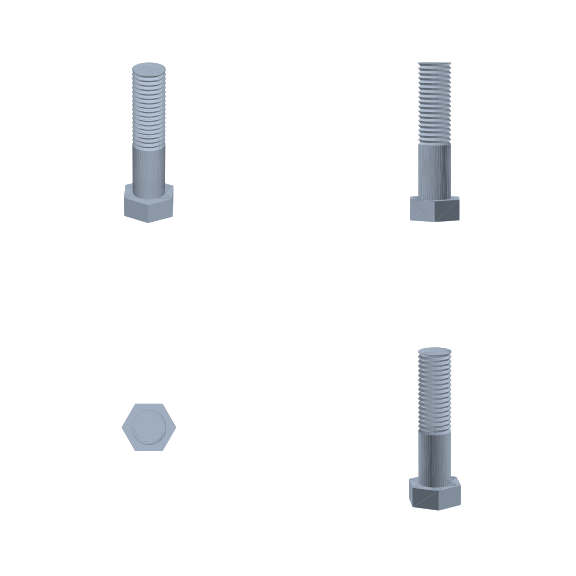

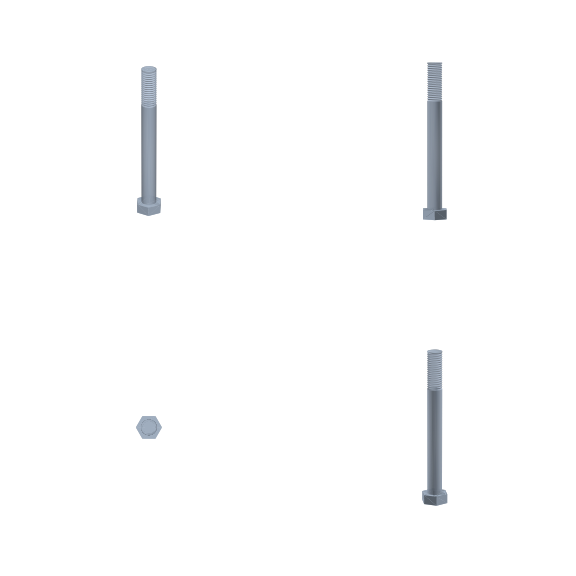

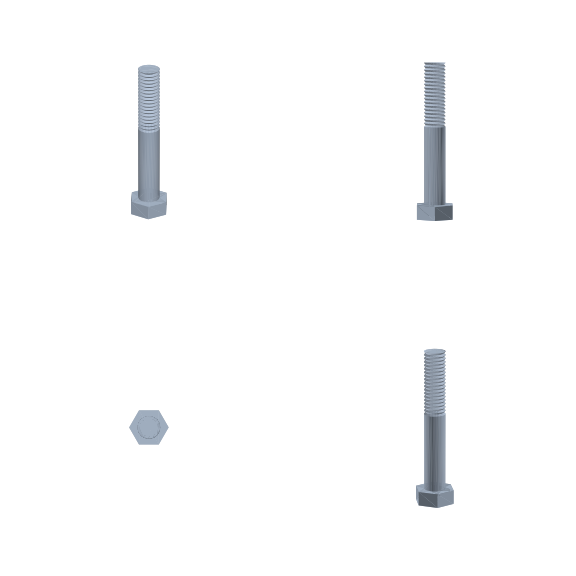

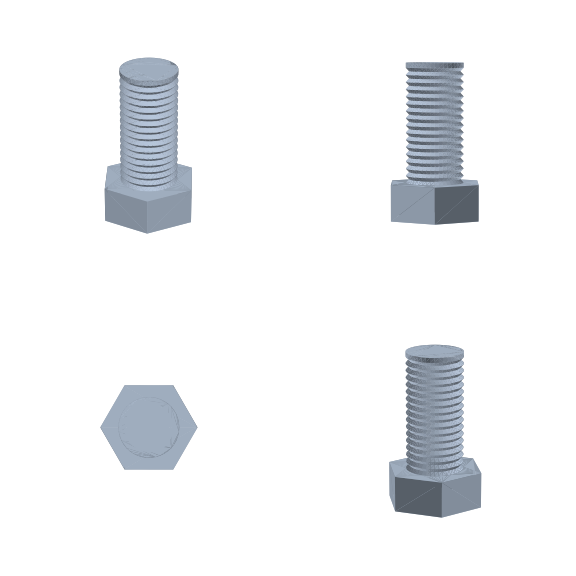

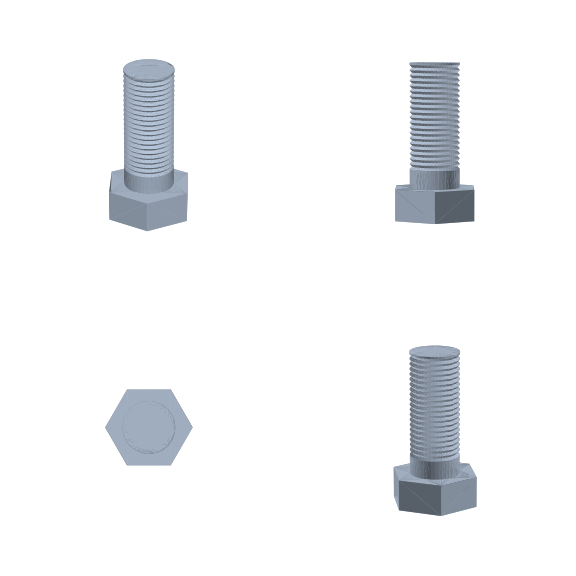

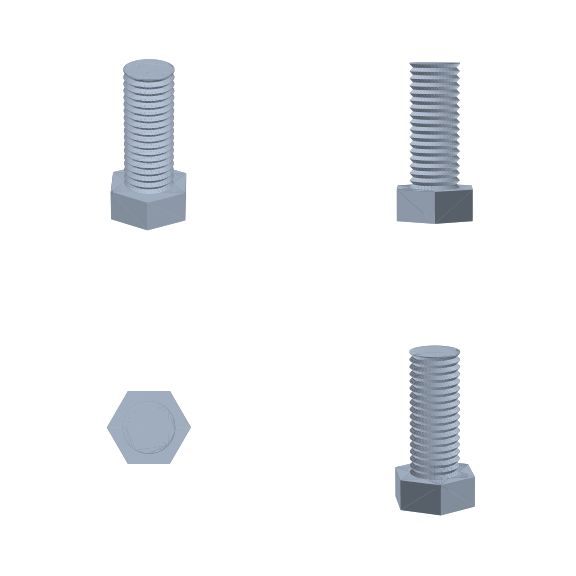

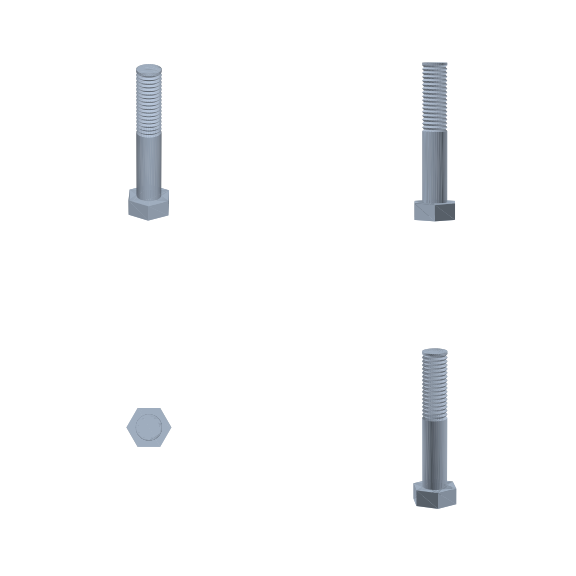

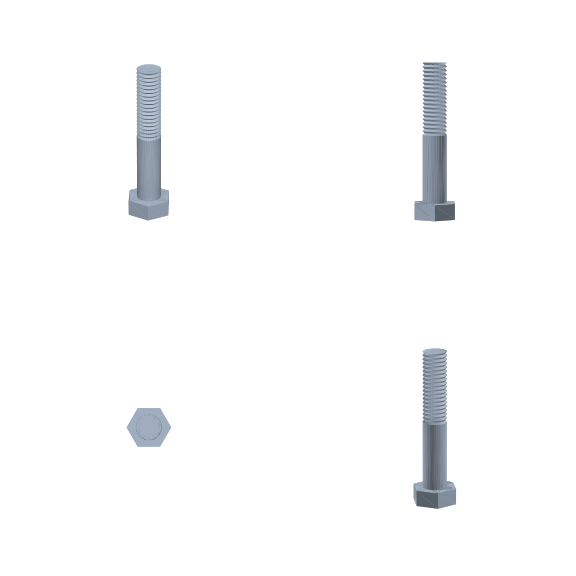

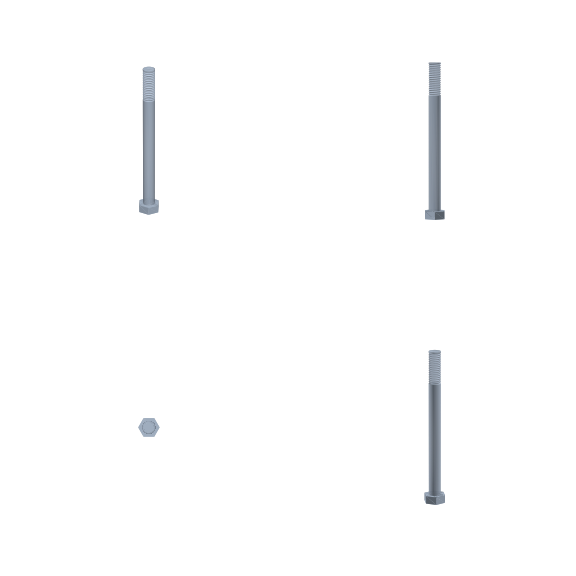

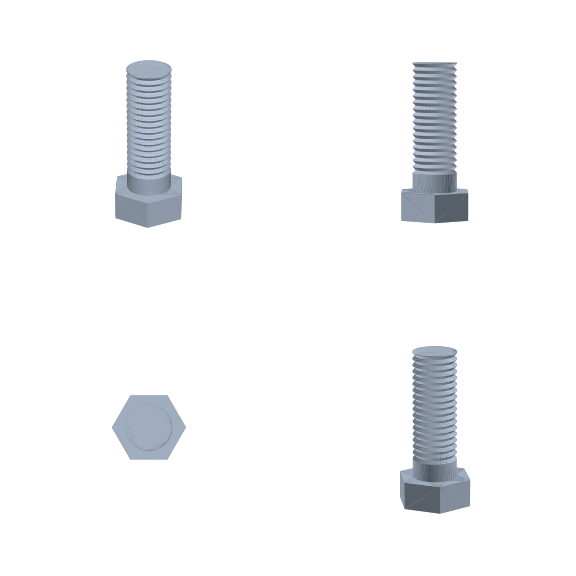

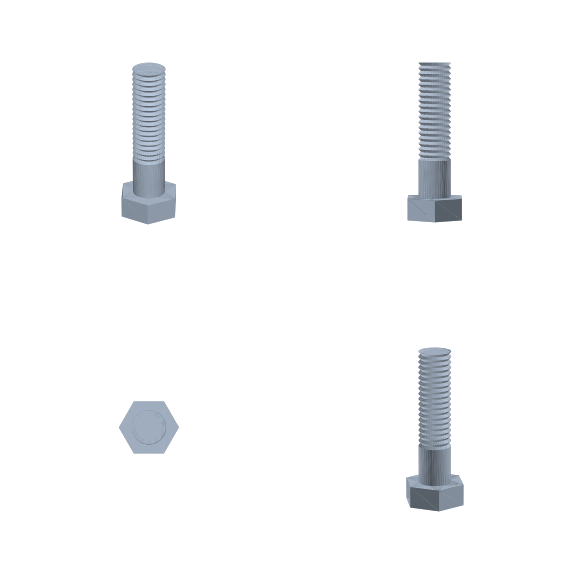

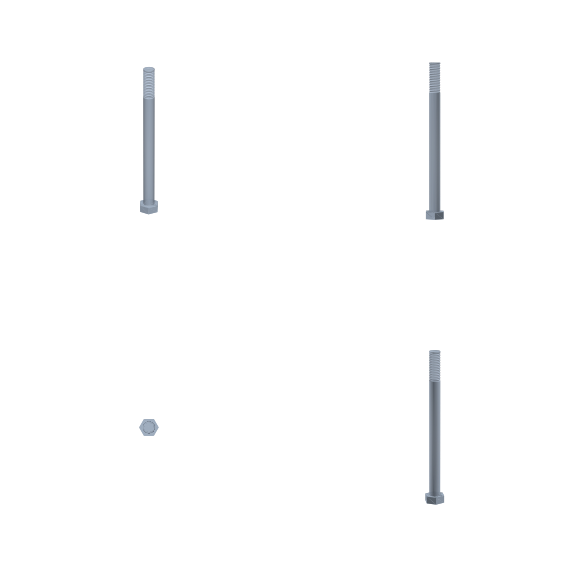

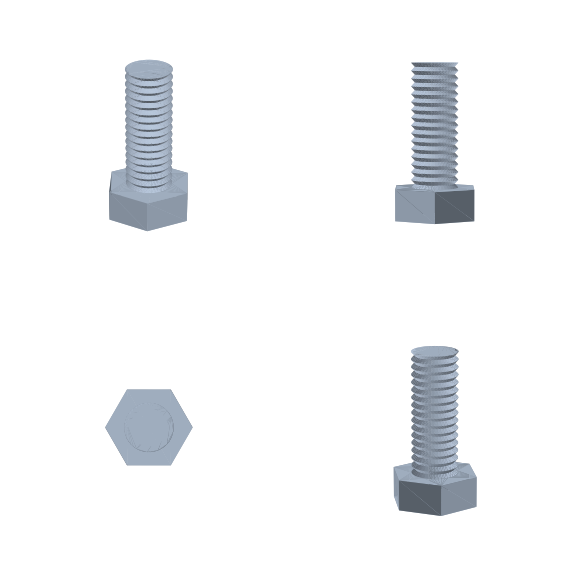

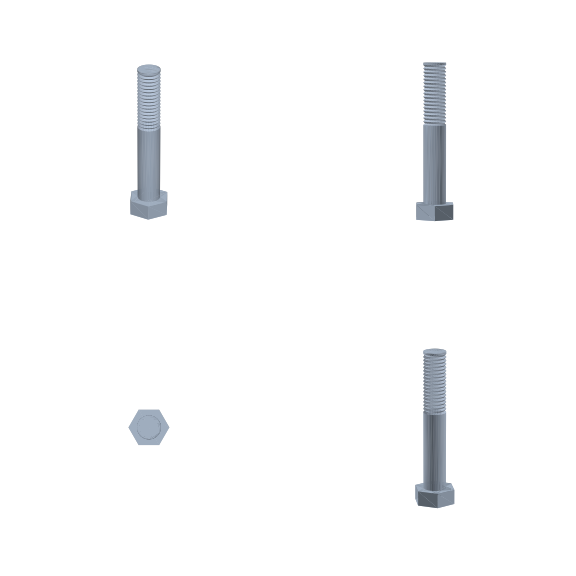

3D-модели болтов с шестигранной головкой по ГОСТ 7798-70. Диаметр резьбы, шаг, высота головки и размер под ключ соответствуют стандарту, поэтому болт корректно садится в отверстие и в сборку. Модель в формате STEP открывается в КОМПАС-3D, SolidWorks и AutoCAD.
Выберите диаметр и длину — каждый типоразмер это отдельная готовая деталь. Скачивание поштучное (10 ₽) или весь ГОСТ 7798-70 пакетом.
| Резьба | Шаг (крупный), мм | Ø стержня, мм | Размер под ключ S, мм | Высота головки k, мм | Диаметр описанной e, мм |
|---|---|---|---|---|---|
| 6 | 1 | 6 | 10 | 4 | 10.9 |
| 8 | 1.25 | 8 | 13 | 5.3 | 14.2 |
| 10 | 1.5 | 10 | 16 | 6.4 | 17.6 |
| 12 | 1.75 | 12 | 18 | 7.5 | 19.9 |
| 16 | 2 | 16 | 24 | 10 | 26.2 |
| 20 | 2.5 | 20 | 30 | 12.5 | 33 |
| 24 | 3 | 24 | 36 | 15 | 39.6 |
| 30 | 3.5 | 30 | 46 | 18.7 | 50.9 |
| 36 | 4 | 36 | 55 | 22.5 | 60.8 |
| 42 | 4.5 | 42 | 65 | 26 | 71.3 |
| 48 | 5 | 48 | 75 | 30 | 82.6 |
Частые вопросы
- Как открыть модель в КОМПАС-3D?
- Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.
- Модель действительно по ГОСТ?
- Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.
- В каком формате я получу файл?
- Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.
- Можно ли изменить размеры под свою задачу?
- STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.
- Сколько стоит скачивание?
- Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.
