3D-модели подшипников ГОСТ 8328-75 — STEP для КОМПАС
3D-модели роликовых радиальных подшипников по ГОСТ 8328-75. Внутренний и наружный диаметры колец и ширина заданы по стандарту, поэтому подшипник садится на вал и в корпус нужного размера без подгонки. Модель в формате STEP открывается в КОМПАС-3D, SolidWorks и AutoCAD.
Выберите типоразмер — например, подшипник N205. Скачивание поштучное (10 ₽) или весь ГОСТ 8328-75 целиком (300 ₽).
| Обозначение | Внутр. Ø d, мм | Наружн. Ø D, мм | Ширина B, мм |
|---|---|---|---|

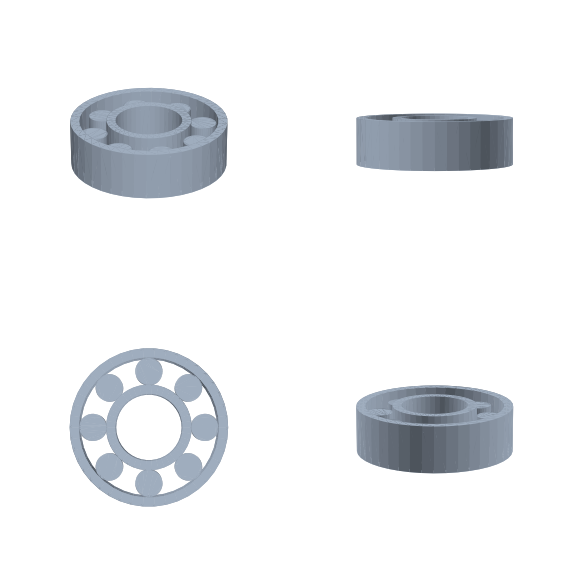

| N204 | 20 | 47 | 14 |

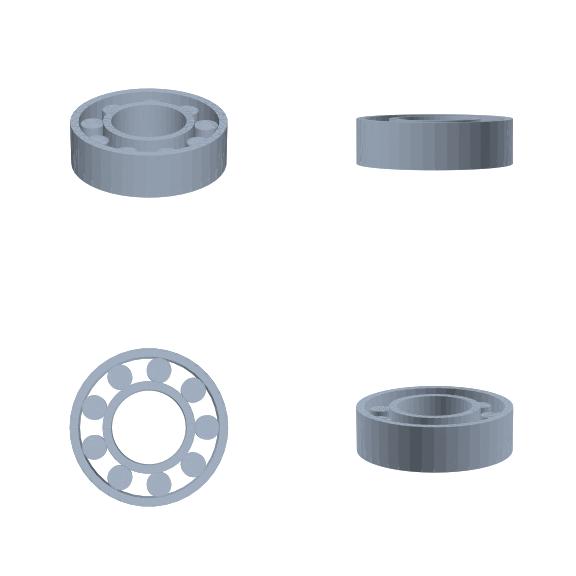

| N205 | 25 | 52 | 15 |

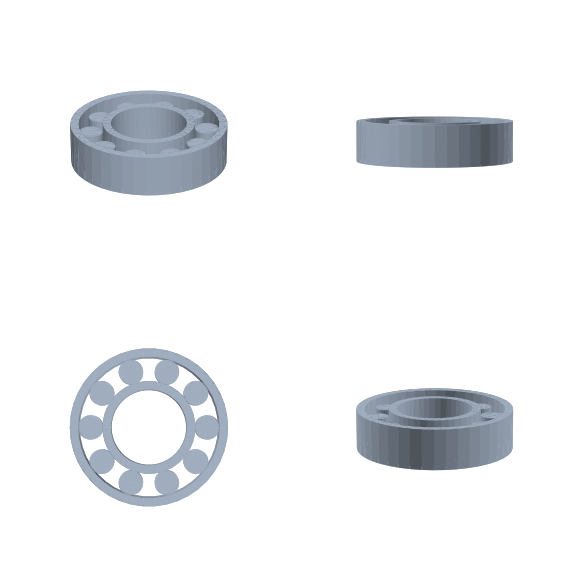

| N206 | 30 | 62 | 16 |
| N207 | 35 | 72 | 17 |
| N208 | 40 | 80 | 18 |

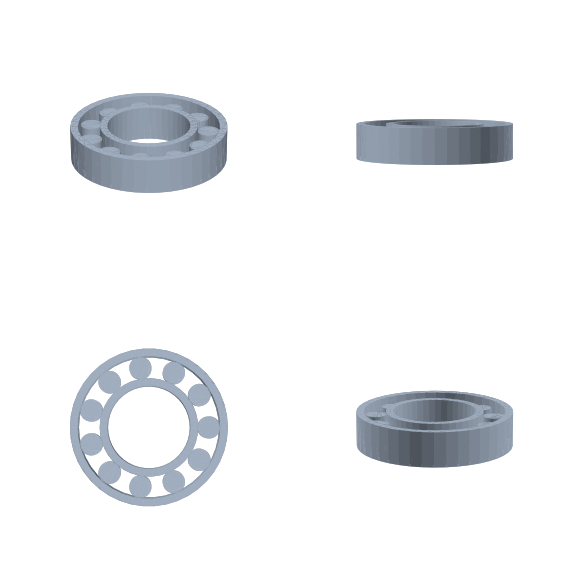

| N209 | 45 | 85 | 19 |

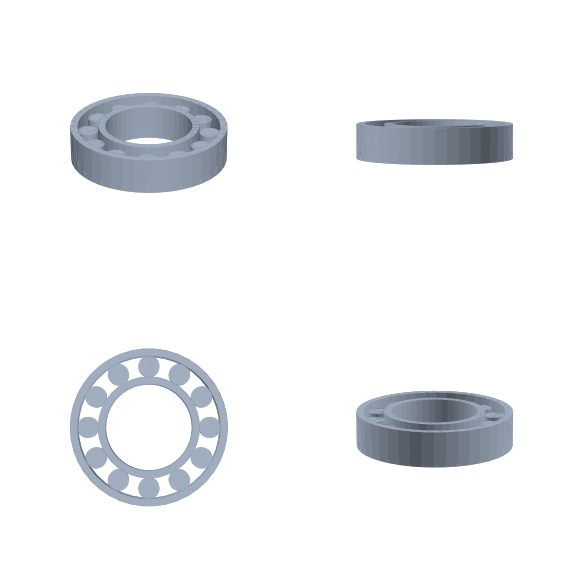

| N210 | 50 | 90 | 20 |

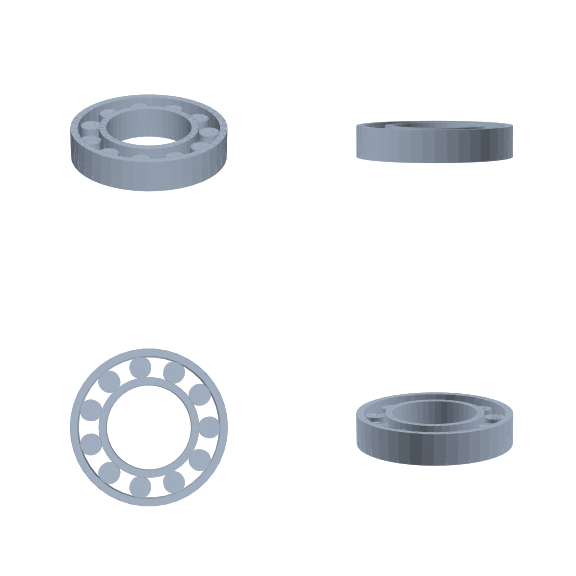

| N212 | 60 | 110 | 22 |

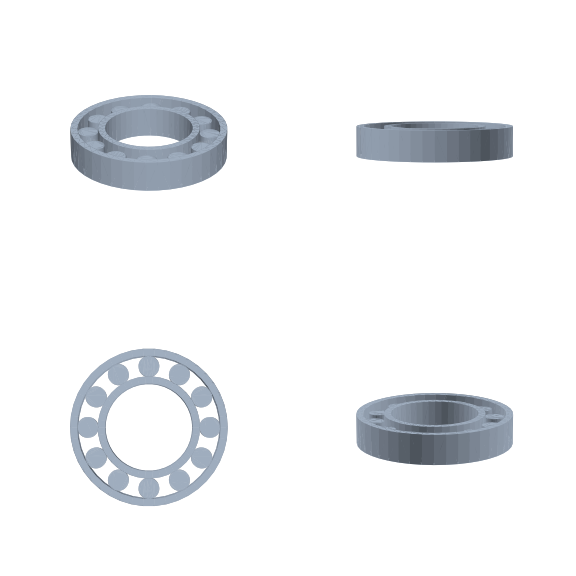

| N214 | 70 | 125 | 24 |

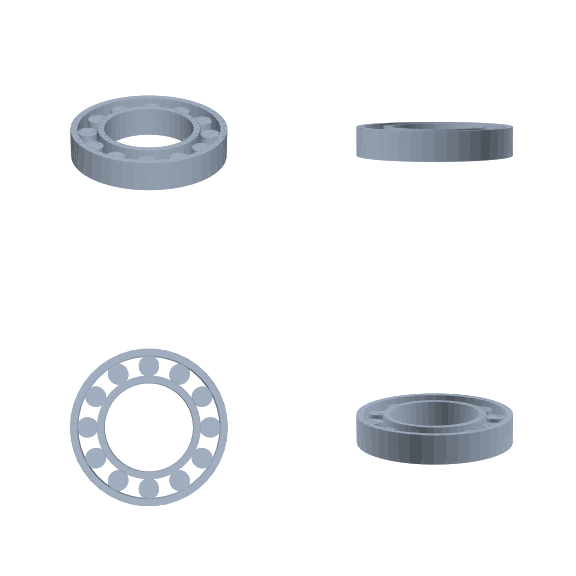

| N216 | 80 | 140 | 26 |
| N304 | 20 | 52 | 15 |

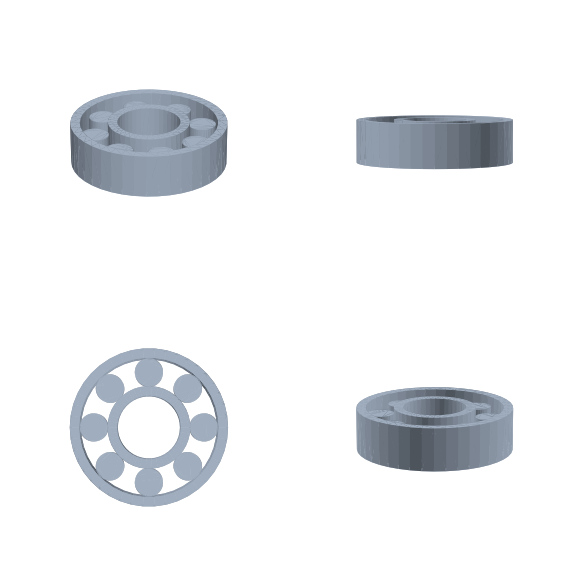

| N305 | 25 | 62 | 17 |

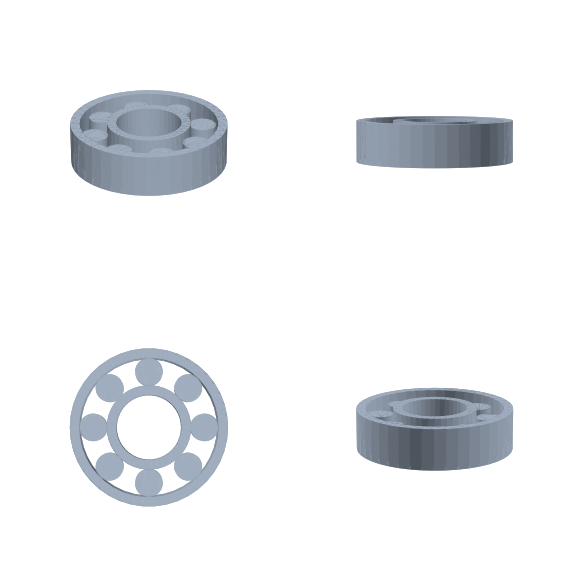

| N306 | 30 | 72 | 19 |
| N307 | 35 | 80 | 21 |
| N308 | 40 | 90 | 23 |

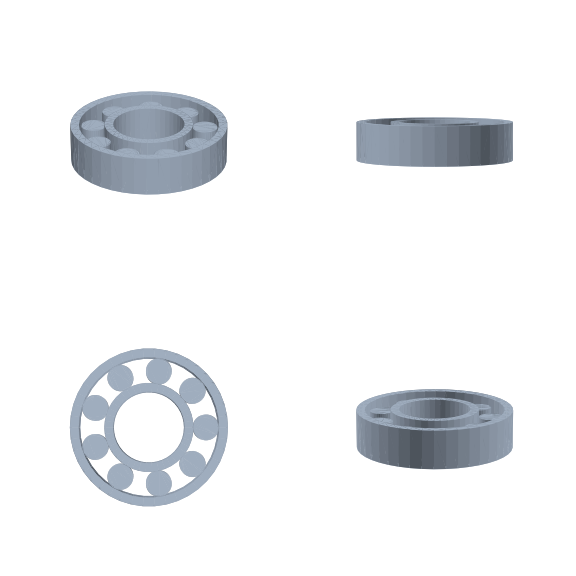

| N310 | 50 | 110 | 27 |
| N312 | 60 | 130 | 31 |
Частые вопросы
- Как открыть модель в КОМПАС-3D?
- Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.
- Модель действительно по ГОСТ?
- Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.
- В каком формате я получу файл?
- Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.
- Можно ли изменить размеры под свою задачу?
- STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.
- Сколько стоит скачивание?
- Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.
