3D-модели подшипников ГОСТ 8338-75 — STEP для КОМПАС
3D-модели шариковых радиальных подшипников по ГОСТ 8338-75. Внутренний и наружный диаметры колец и ширина заданы по стандарту, поэтому подшипник садится на вал и в корпус нужного размера без подгонки. Модель в формате STEP открывается в КОМПАС-3D, SolidWorks и AutoCAD.
Выберите типоразмер — например, подшипник 6205. Скачивание поштучное (10 ₽) или весь ГОСТ 8338-75 целиком (300 ₽).
| Обозначение | Внутр. Ø d, мм | Наружн. Ø D, мм | Ширина B, мм |
|---|---|---|---|
| 6000 | 10 | 26 | 8 |

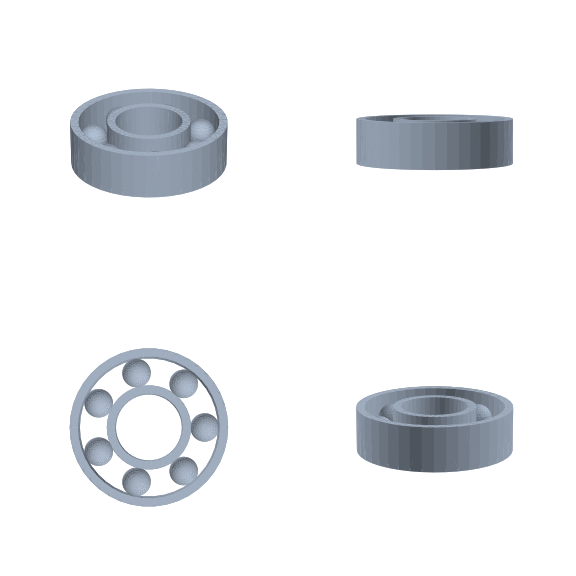

| 6001 | 12 | 28 | 8 |
| 6002 | 15 | 32 | 9 |

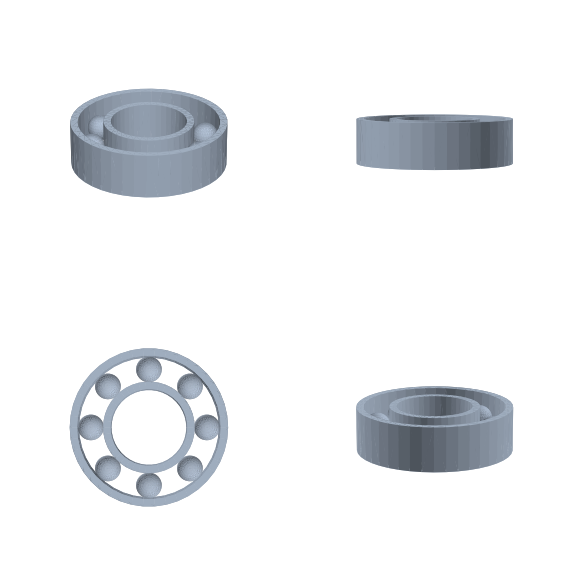

| 6003 | 17 | 35 | 10 |

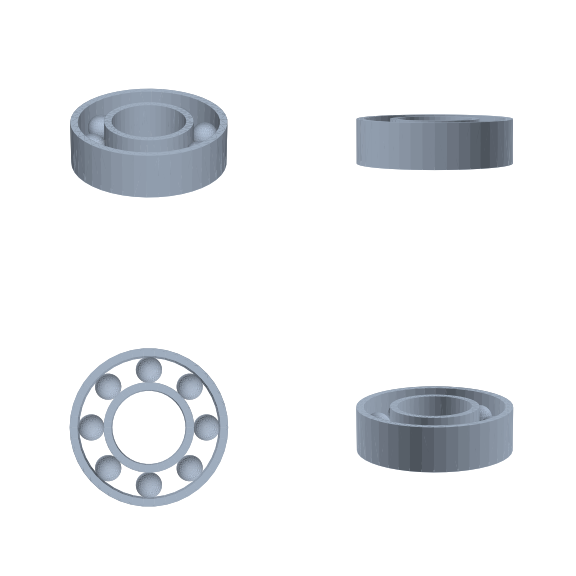

| 6004 | 20 | 42 | 12 |
| 6005 | 25 | 47 | 12 |
| 6006 | 30 | 55 | 13 |
| 6007 | 35 | 62 | 14 |
| 6008 | 40 | 68 | 15 |

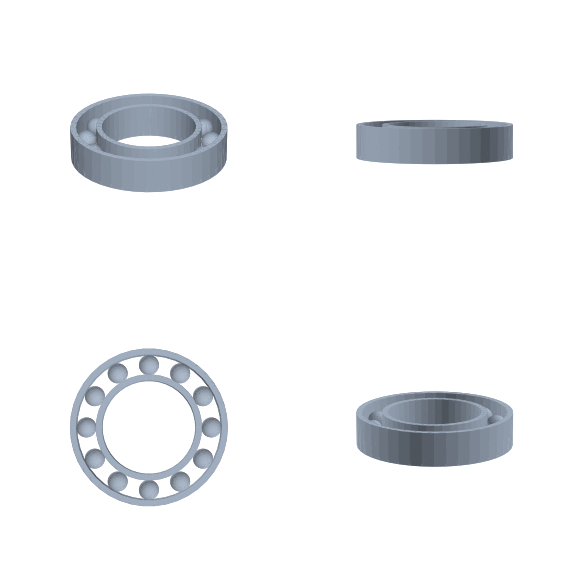

| 6009 | 45 | 75 | 16 |

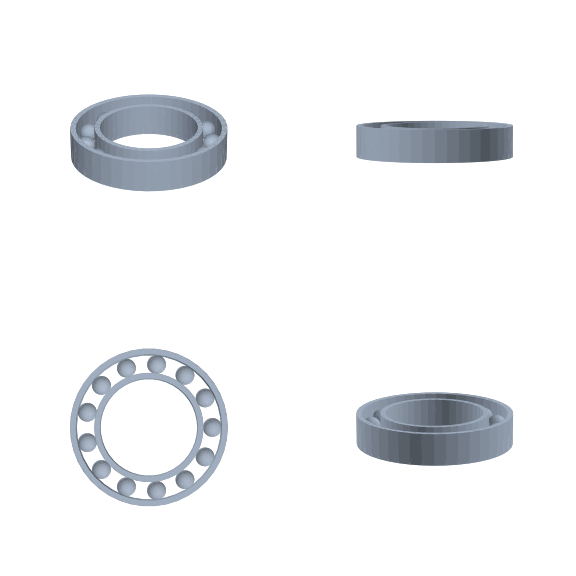

| 6010 | 50 | 80 | 16 |

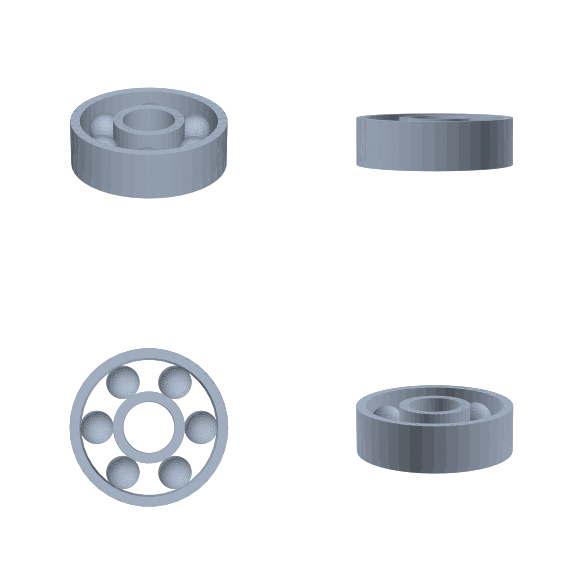

| 6200 | 10 | 30 | 9 |
| 6201 | 12 | 32 | 10 |
| 6202 | 15 | 35 | 11 |

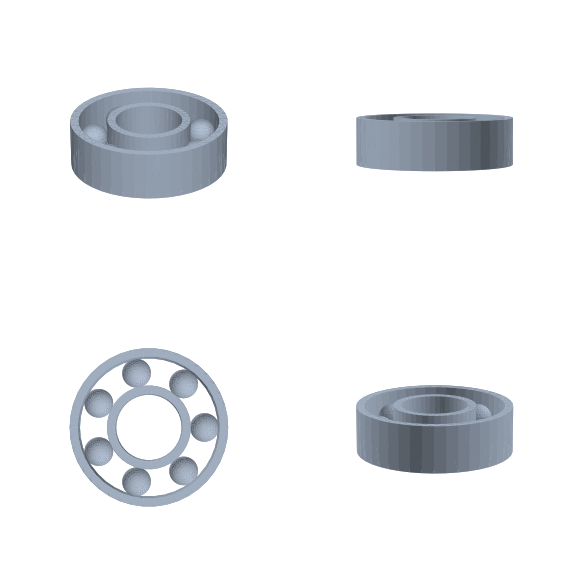

| 6203 | 17 | 40 | 12 |

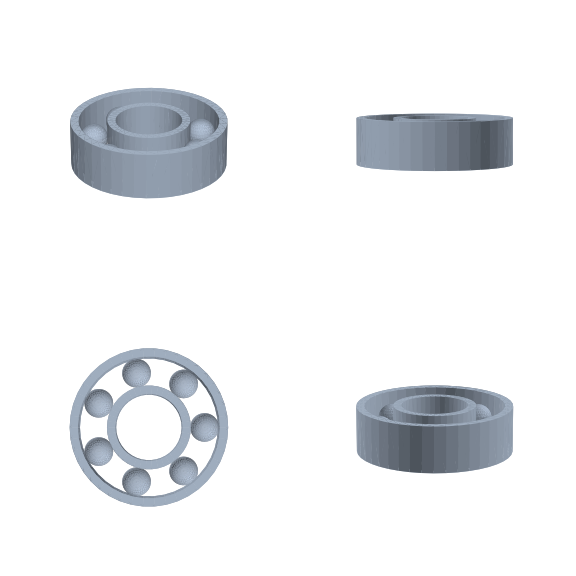

| 6204 | 20 | 47 | 14 |
| 6205 | 25 | 52 | 15 |

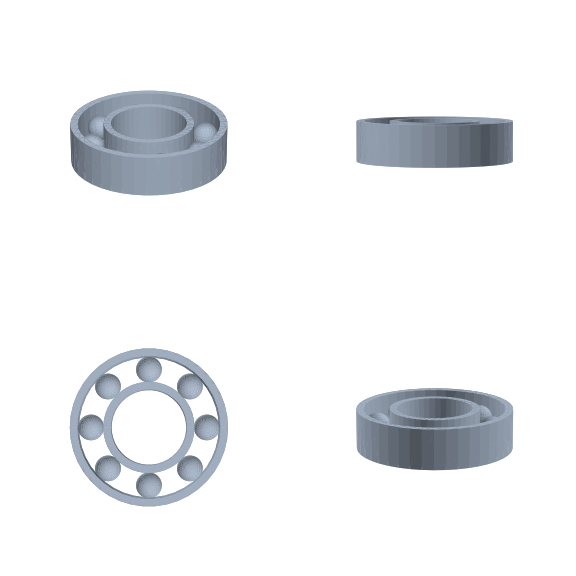

| 6206 | 30 | 62 | 16 |

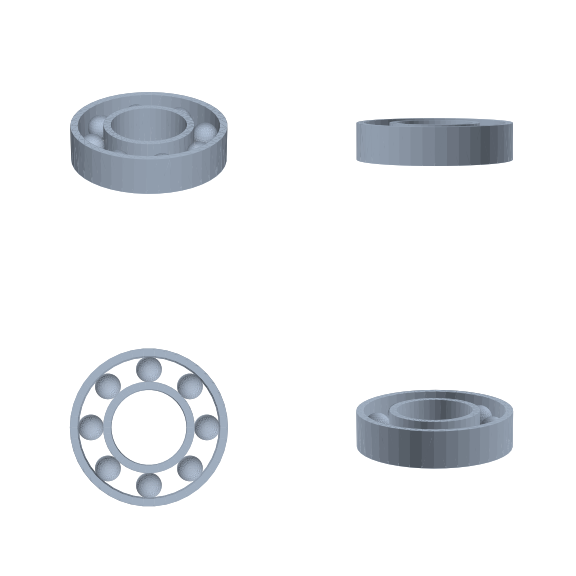

| 6207 | 35 | 72 | 17 |

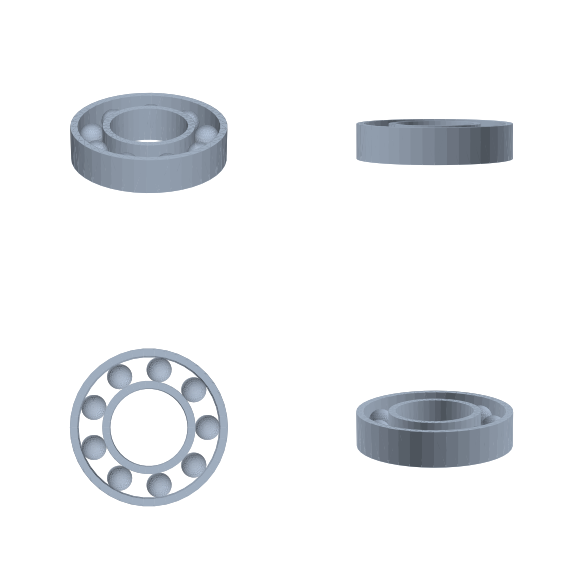

| 6208 | 40 | 80 | 18 |

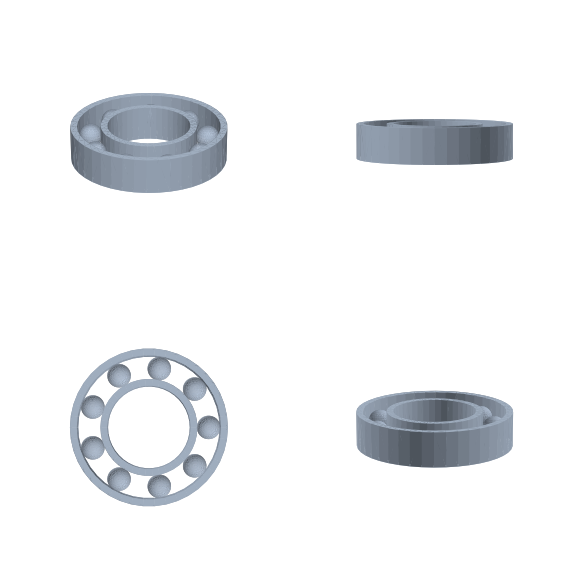

| 6209 | 45 | 85 | 19 |

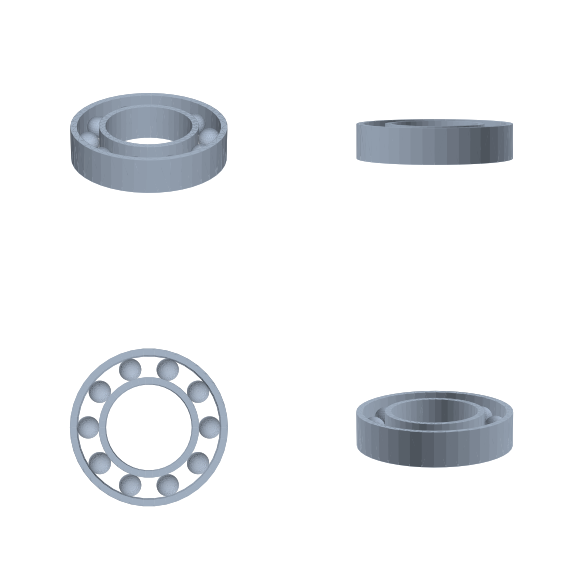

| 6210 | 50 | 90 | 20 |

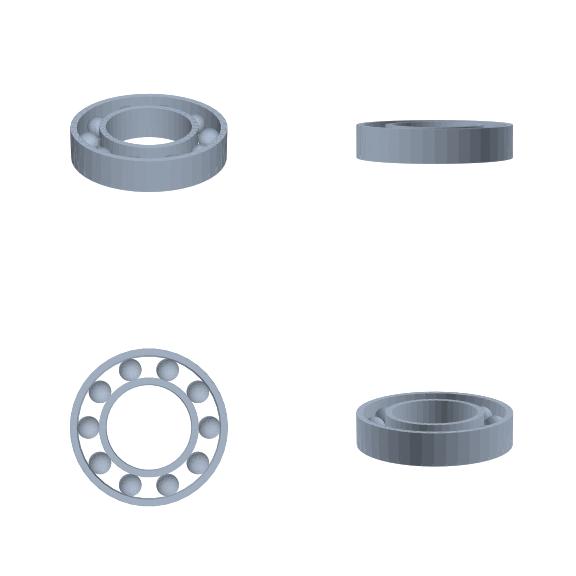

| 6211 | 55 | 100 | 21 |

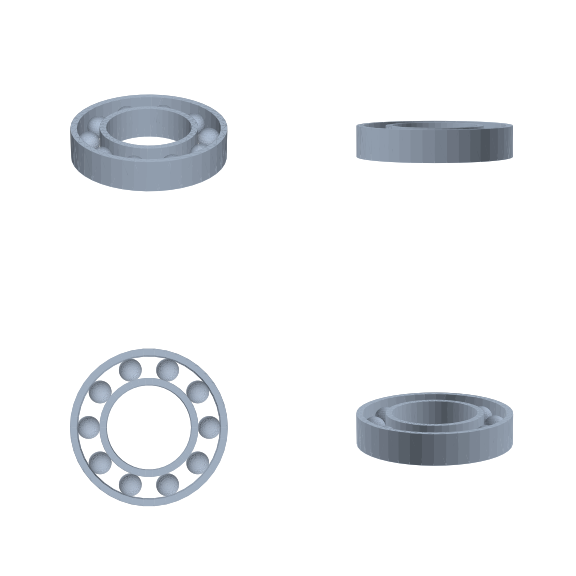

| 6212 | 60 | 110 | 22 |
| 6213 | 65 | 120 | 23 |
| 6214 | 70 | 125 | 24 |

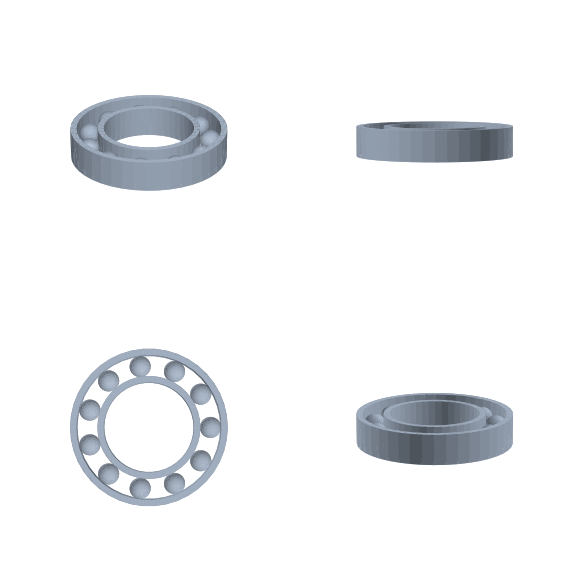

| 6215 | 75 | 130 | 25 |

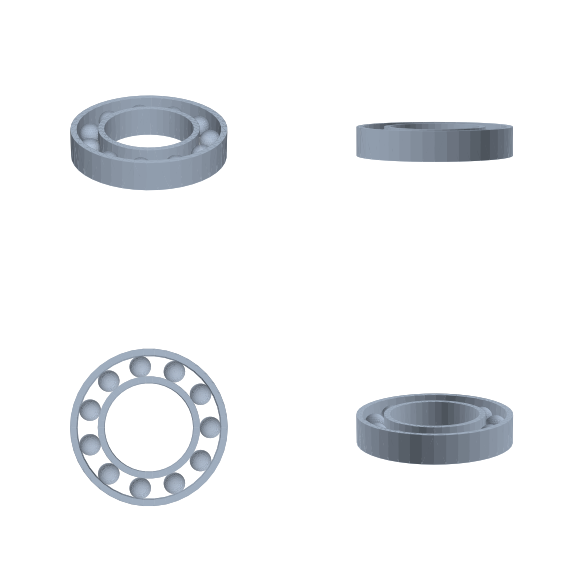

| 6216 | 80 | 140 | 26 |
| 6220 | 100 | 180 | 34 |
| 6300 | 10 | 35 | 11 |
| 6301 | 12 | 37 | 12 |
| 6302 | 15 | 42 | 13 |

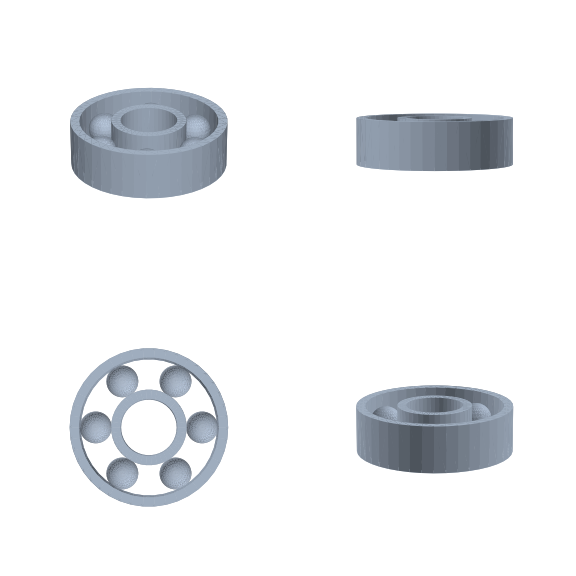

| 6303 | 17 | 47 | 14 |
| 6304 | 20 | 52 | 15 |

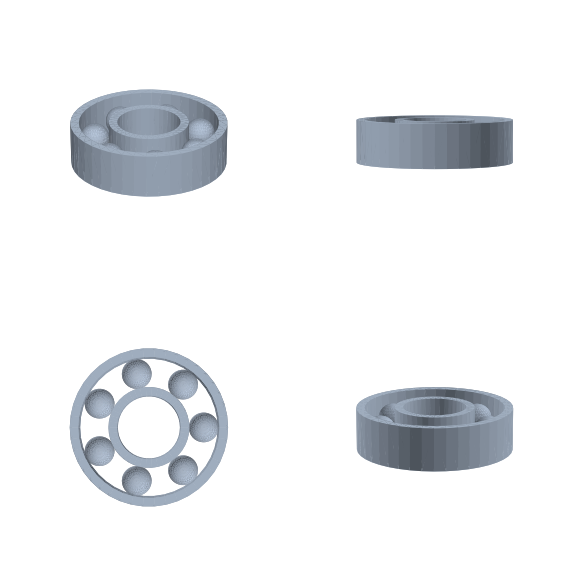

| 6305 | 25 | 62 | 17 |
| 6306 | 30 | 72 | 19 |
| 6307 | 35 | 80 | 21 |

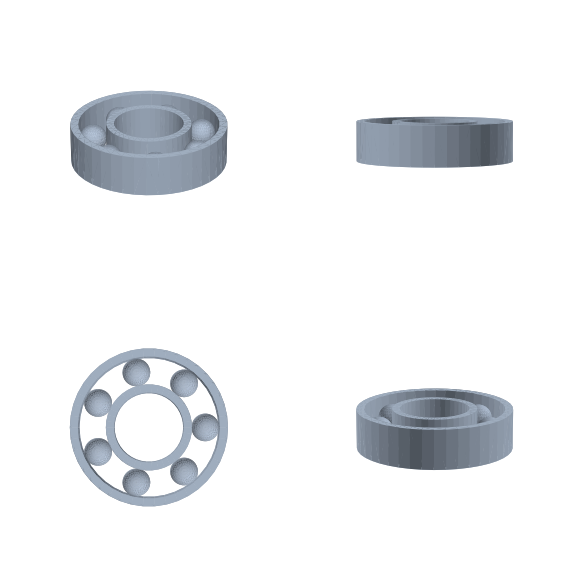

| 6308 | 40 | 90 | 23 |
| 6309 | 45 | 100 | 25 |

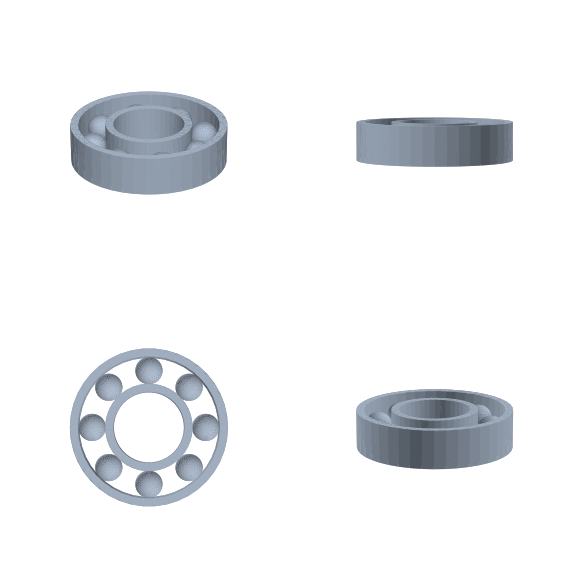

| 6310 | 50 | 110 | 27 |
| 6311 | 55 | 120 | 29 |
| 6312 | 60 | 130 | 31 |
| 6314 | 70 | 150 | 35 |
| 6316 | 80 | 170 | 39 |

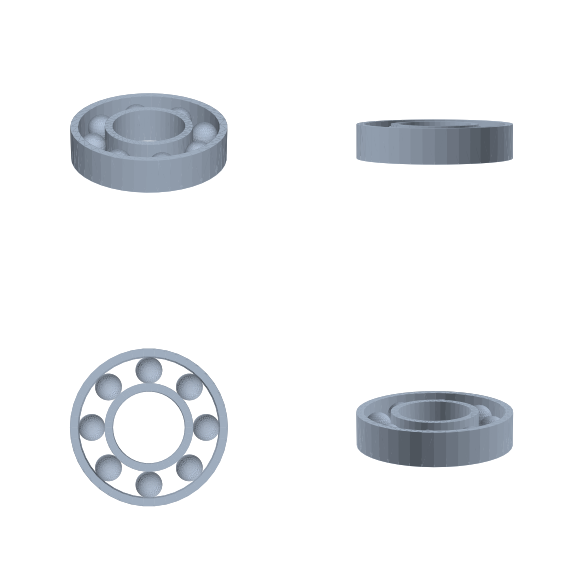

| 6320 | 100 | 215 | 47 |
Частые вопросы
- Как открыть модель в КОМПАС-3D?
- Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.
- Модель действительно по ГОСТ?
- Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.
- В каком формате я получу файл?
- Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.
- Можно ли изменить размеры под свою задачу?
- STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.
- Сколько стоит скачивание?
- Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.
