Как открыть модель в КОМПАС-3D?

Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.

Модель действительно по ГОСТ?

Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.

В каком формате я получу файл?

Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.

Можно ли изменить размеры под свою задачу?

STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.

Сколько стоит скачивание?

Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.

Главная / Каталог ГОСТ / Трубы холоднодеформированные · ГОСТ 8734-75

3D-модели труб ГОСТ 8734-75 — STEP для КОМПАС

3D-модели стальных бесшовных холоднодеформированных труб по ГОСТ 8734-75. Наружный диаметр и толщина стенки заданы по стандарту. Модель в формате STEP открывается в КОМПАС-3D, SolidWorks и AutoCAD.

Выберите Ø и стенку и скачайте готовый отрезок: поштучно (10 ₽) или весь ГОСТ 8734-75 целиком (300 ₽). Длина модели меняется в CAD.

Наружный Ø, мм	Толщины стенок, мм
4	0.5, 0.6, 0.8, 1
5	0.5, 0.6, 0.8, 1, 1.2
6	0.5, 0.8, 1, 1.2, 1.4
8	0.5, 0.8, 1, 1.2, 1.5, 2
10	0.5, 1, 1.5, 2, 2.5
12	0.5, 1, 1.5, 2, 2.5, 3
14	1, 1.5, 2, 2.5, 3
16	1, 1.5, 2, 2.5, 3, 3.5
18	1, 1.5, 2, 2.5, 3, 3.5, 4
20	1, 1.5, 2, 2.5, 3, 3.5, 4, 5

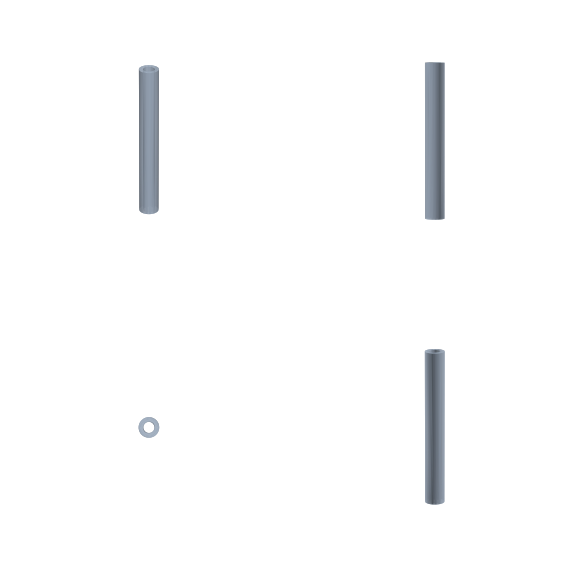

25	1.5, 2, 2.5, 3, 3.5, 4, 5, 6

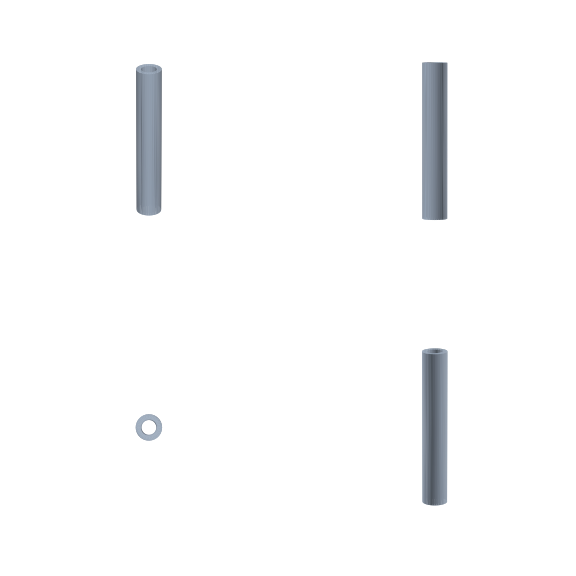

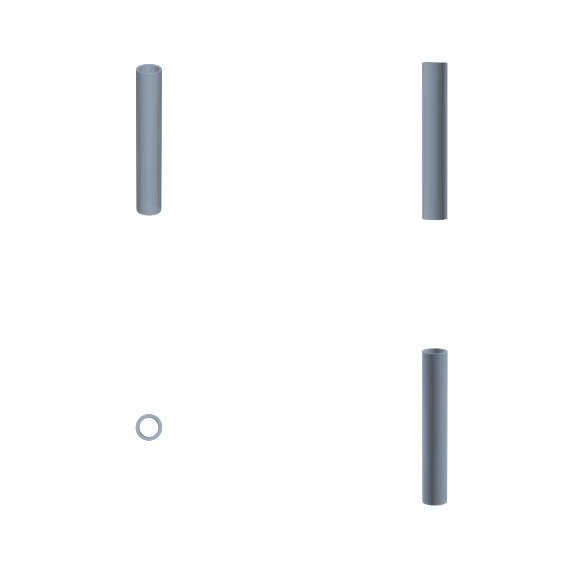

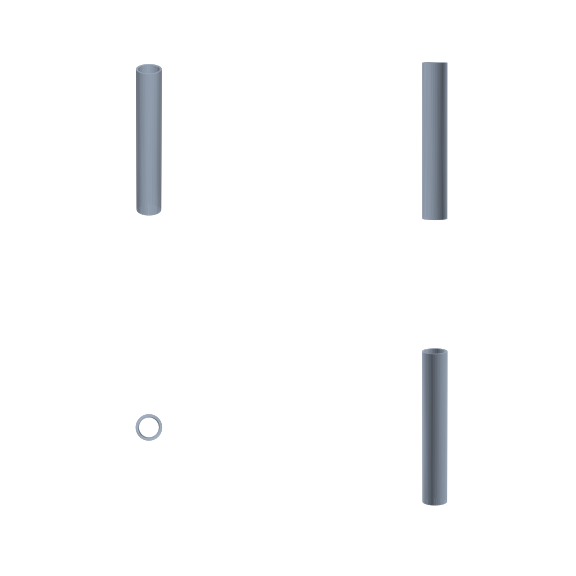

32	2, 2.5, 3, 3.5, 4, 5, 6, 7

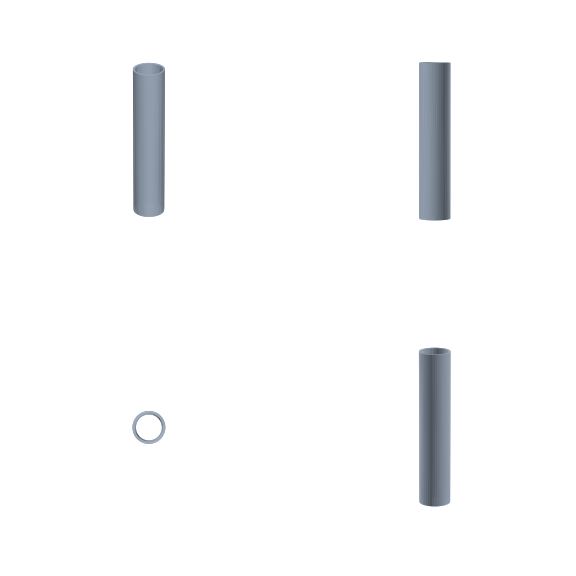

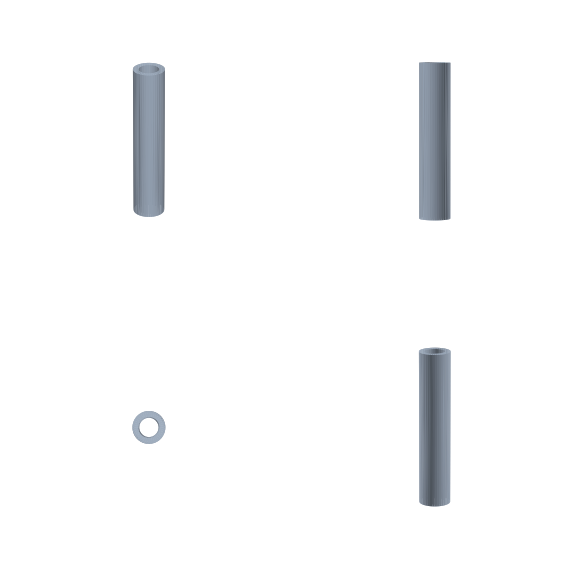

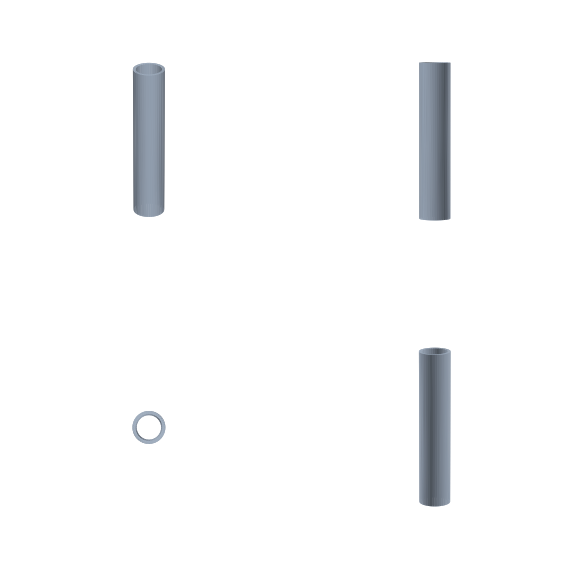

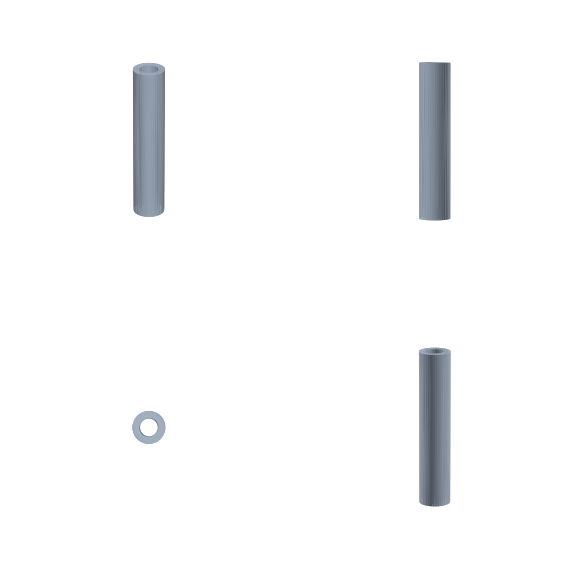

40	2, 2.5, 3, 3.5, 4, 5, 6, 7, 8

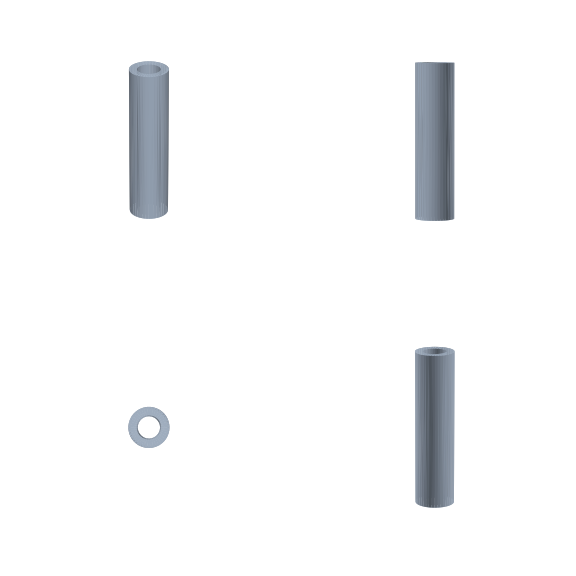

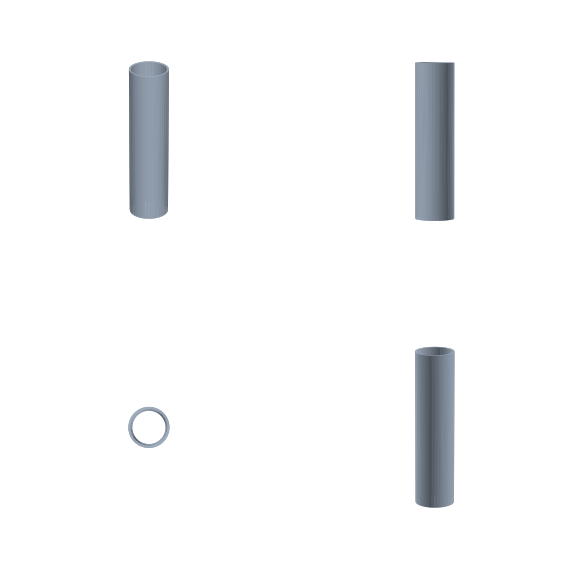

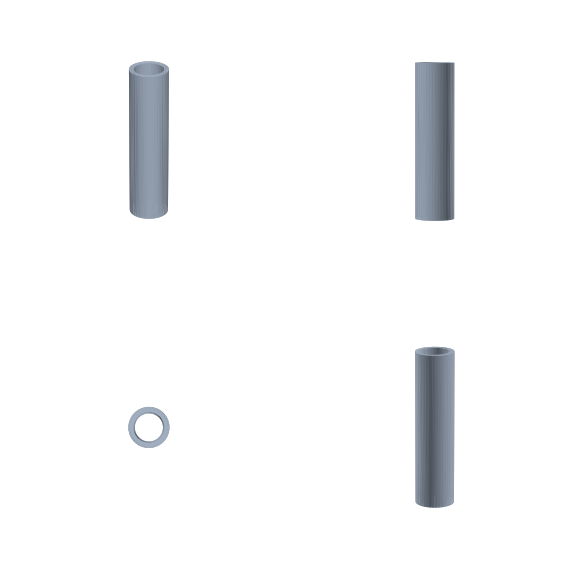

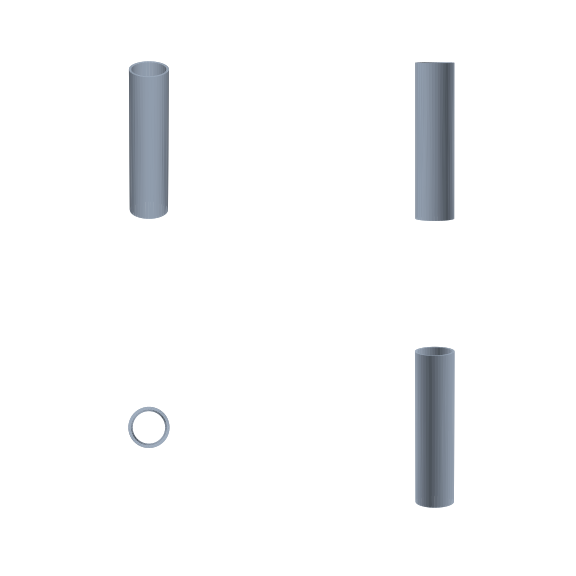

50	2, 2.5, 3, 4, 5, 6, 7, 8, 10

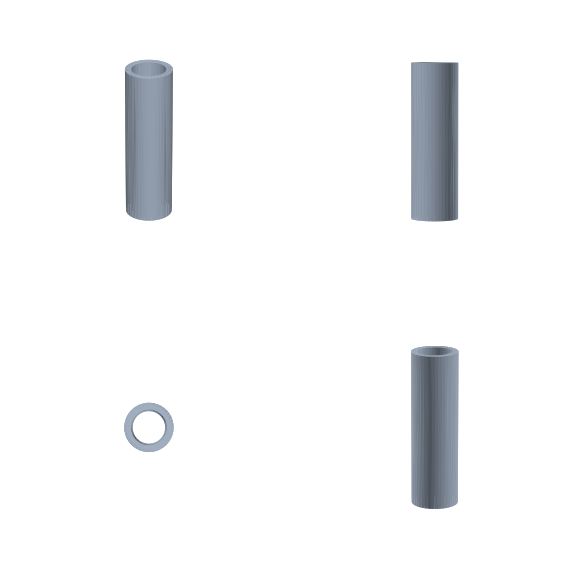

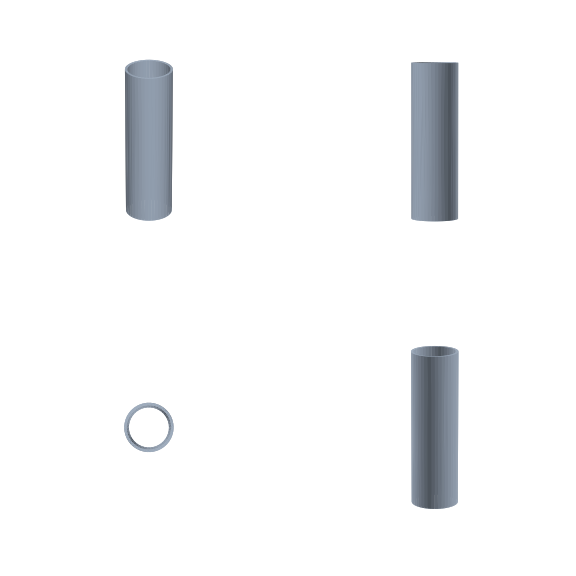

60	2.5, 3, 4, 5, 6, 7, 8, 10, 12

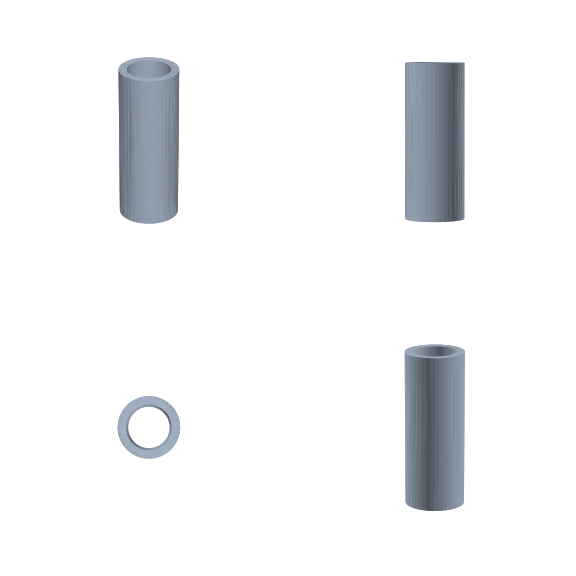

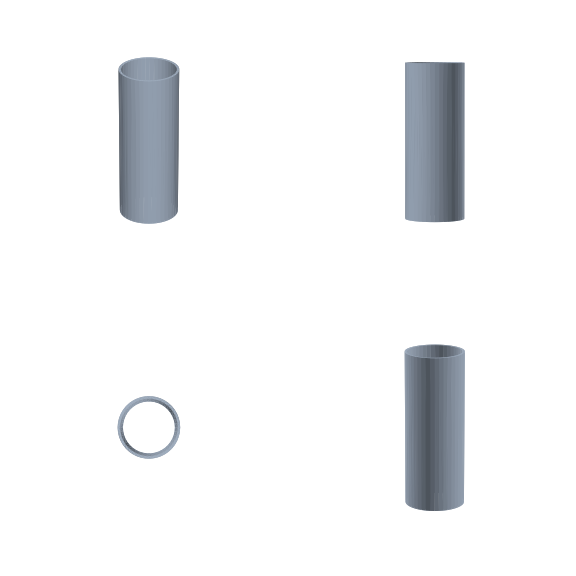

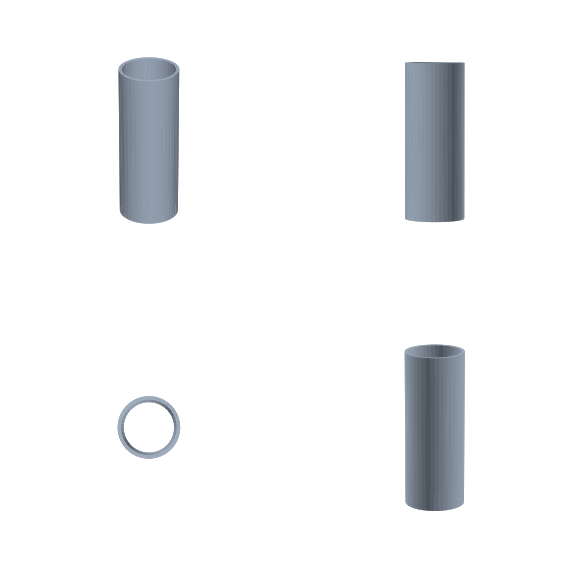

76	3, 4, 5, 6, 7, 8, 10, 12

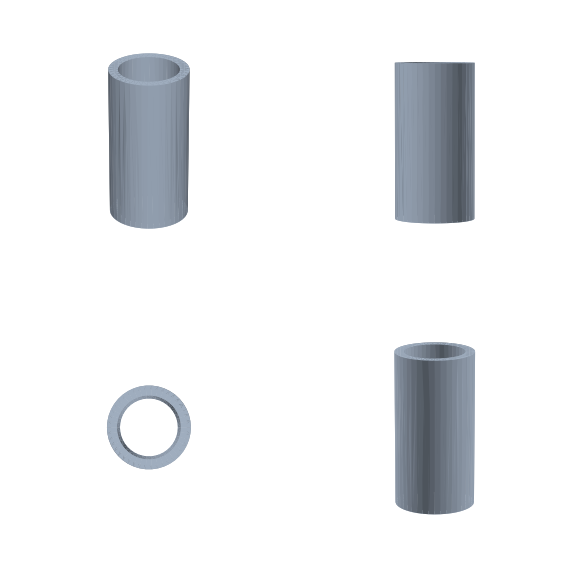

102	4, 5, 6, 7, 8, 10, 12

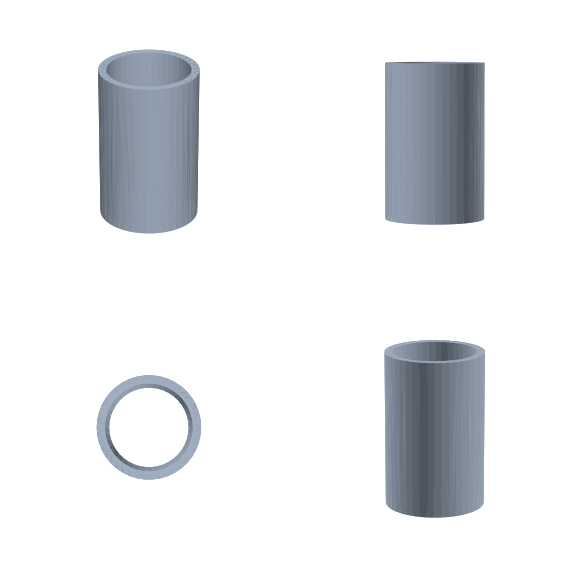

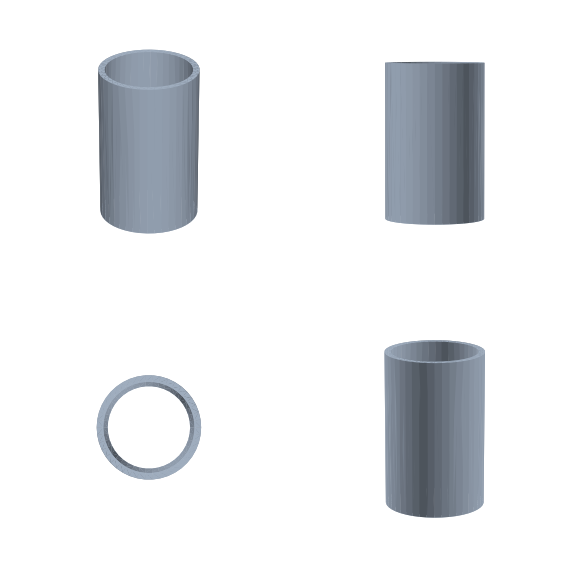

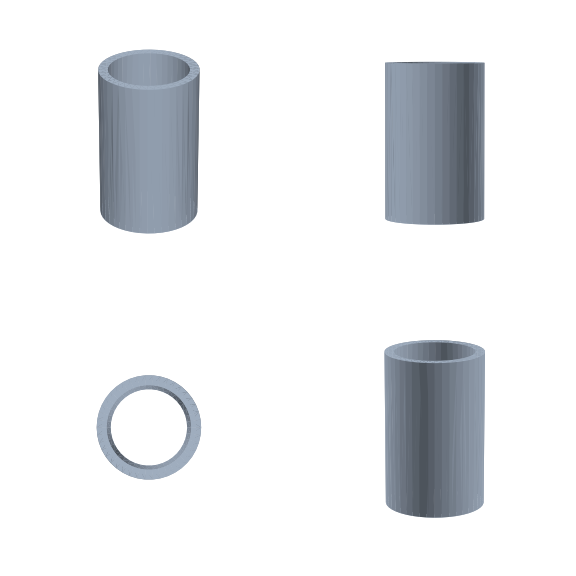

127	4, 5, 6, 8, 10, 12

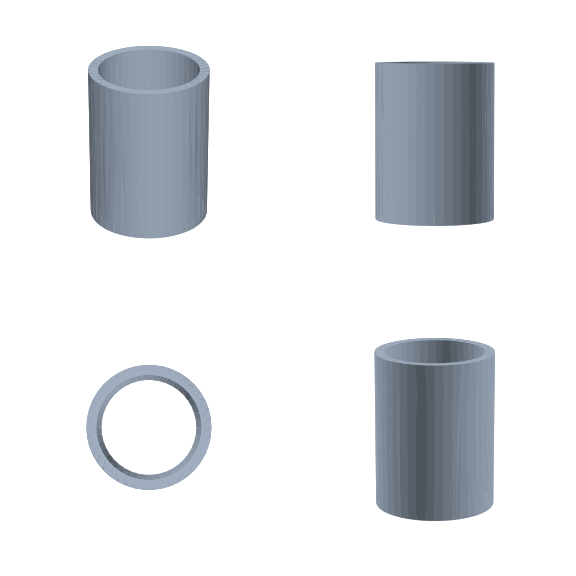

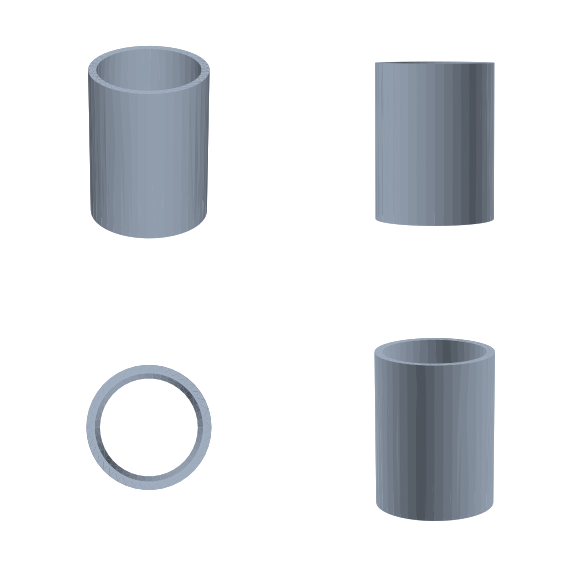

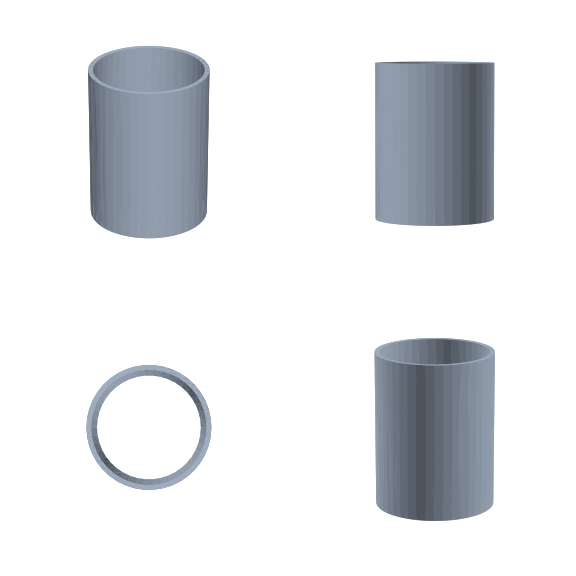

152	5, 6, 8, 10, 12, 14

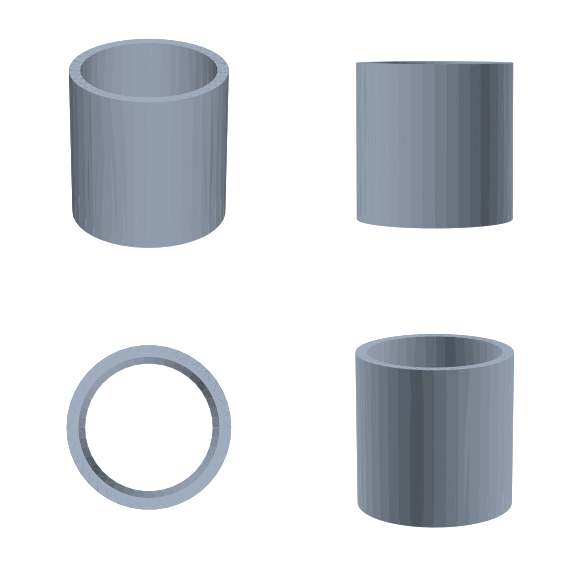

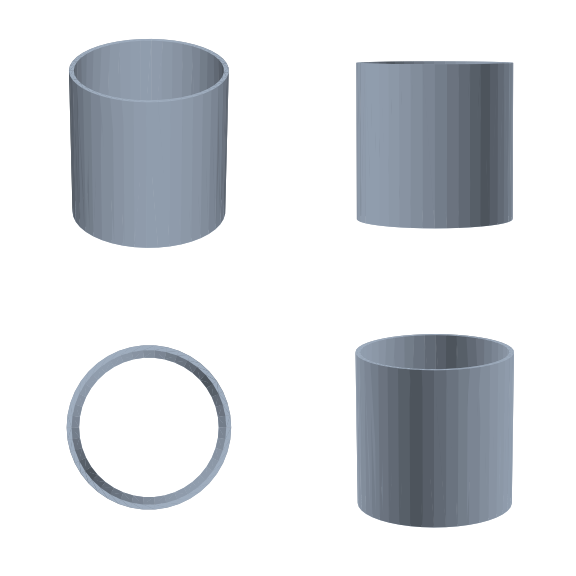

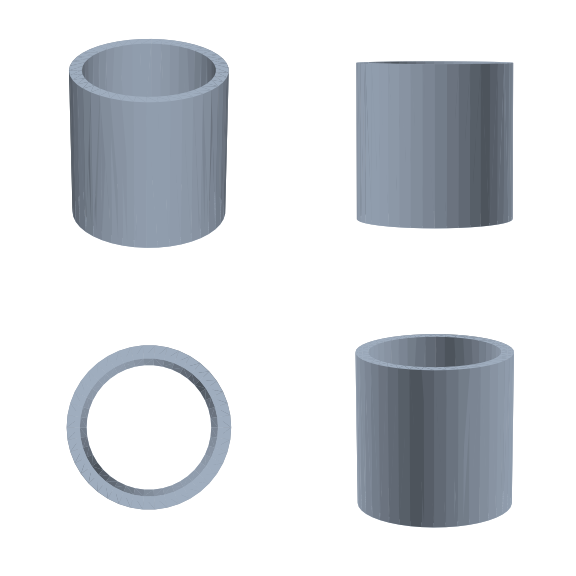

200	6, 8, 10, 12, 14, 16
