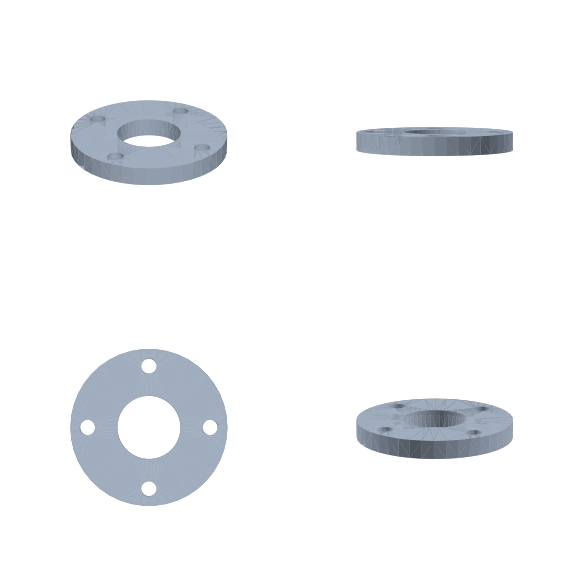

Фланец плоский Ду50 Ру6 ГОСТ 33259-2015 — 3D-модель
Готовая 3D-модель: Фланец плоский Ду50 Ру6 ГОСТ 33259-2015 по ГОСТ 33259-2015. Размеры — наружный Ø 140 мм, толщина 16 мм, 4×Ø14 отв. — взяты из стандарта, поэтому деталь встаёт в сборку без правок. Файл в формате STEP открывается в КОМПАС-3D, SolidWorks, AutoCAD и Fusion.
Нажмите «Скачать», чтобы получить фланец Ду50 Ру6 в STEP (10 ₽). Нужен весь ряд — заберите ГОСТ 33259-2015 целиком (300 ₽).
| Ду | 50 |
|---|---|
| Ру | 6 кгс/см² |
| Наружный Ø D | 140 мм |
| Центральная расточка d1 | 57 мм |
| Болт-окружность D1 | 110 мм |
| Ø отверстий | 14 мм |
| Кол-во отверстий n | 4 |
| Толщина b | 16 мм |
