Как открыть модель в КОМПАС-3D?

Файл в формате STEP (.step/.stp). В КОМПАС-3D откройте «Файл → Открыть» и выберите STEP — деталь загрузится со всеми размерами. Так же модель открывается в SolidWorks, AutoCAD и Autodesk Fusion.

Модель действительно по ГОСТ?

Да. Геометрия и размеры построены по действующему стандарту (резьба, размер под ключ, длины, диаметры). Деталь нужного типоразмера сопрягается со штатным крепежом без подгонки.

В каком формате я получу файл?

Основной формат — STEP, нейтральный CAD-формат, который читают все популярные системы. Это твердотельная 3D-модель, готовая для вставки в сборку, а не картинка.

Можно ли изменить размеры под свою задачу?

STEP-модель редактируется средствами вашего CAD. Но проще выбрать нужный типоразмер из ряда по ГОСТ — каждый размер это отдельная готовая деталь.

Сколько стоит скачивание?

Одна деталь — 10 ₽, весь типоразмерный ряд по ГОСТ — 300 ₽. Платите за нужное и сразу скачиваете STEP-файл.

Главная / Каталог ГОСТ / Фланцы плоские приварные тип 01 · ГОСТ 33259-2015

3D-модели фланцев ГОСТ 33259-2015 — STEP для КОМПАС

3D-модели стальных плоских приварных фланцев (тип 01) по ГОСТ 33259-2015 — действующему стандарту, заменившему ГОСТ 12820-80. Наружный диаметр, толщина диска, центральная расточка и болтовое поле (диаметр окружности болтов, число и размер отверстий) заданы по стандарту, поэтому фланец сопрягается с ответным фланцем и трубой нужного диаметра без подгонки. Модель в формате STEP открывается в КОМПАС-3D, SolidWorks и AutoCAD.

Выберите условный проход Ду и давление Ру (кгс/см²) — каждый типоразмер это отдельная готовая деталь. Скачивание поштучное (10 ₽) или весь ГОСТ целиком (300 ₽).

Ду	Ру, кгс/см²	Наружный Ø D, мм	Болт-окружность D1, мм	Ø отв., мм	Кол-во n	Толщина b, мм
10	1	75	50	11	4	10
10	2.5	75	50	11	4	10
10	6	75	50	11	4	12
10	10	75	50	11	4	12
10	16	75	60	14	4	14

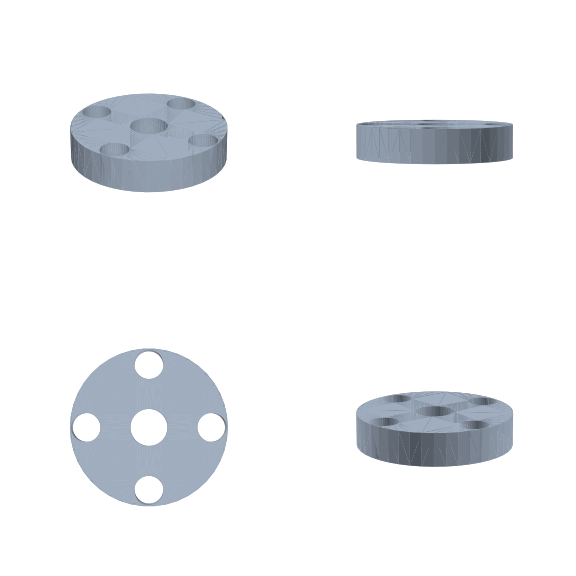

10	25	75	60	14	4	16
15	1	80	55	11	4	10
15	2.5	80	55	11	4	10
15	6	80	55	11	4	12
15	10	80	55	11	4	12
15	16	80	65	14	4	14

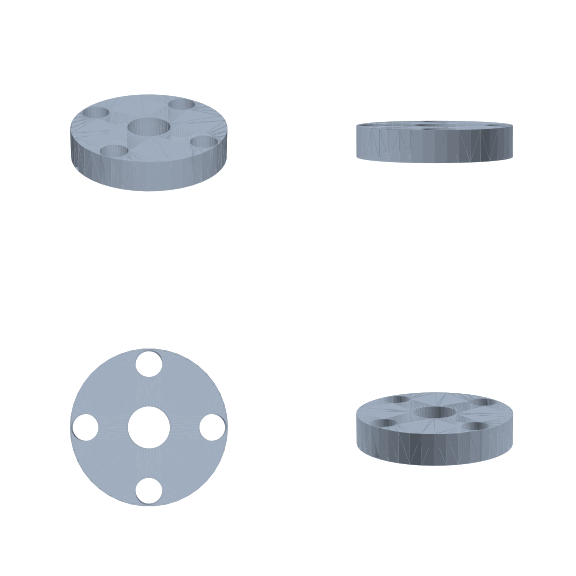

15	25	80	65	14	4	16
20	1	90	65	11	4	12
20	2.5	90	65	11	4	12
20	6	90	65	11	4	14
20	10	90	65	11	4	14

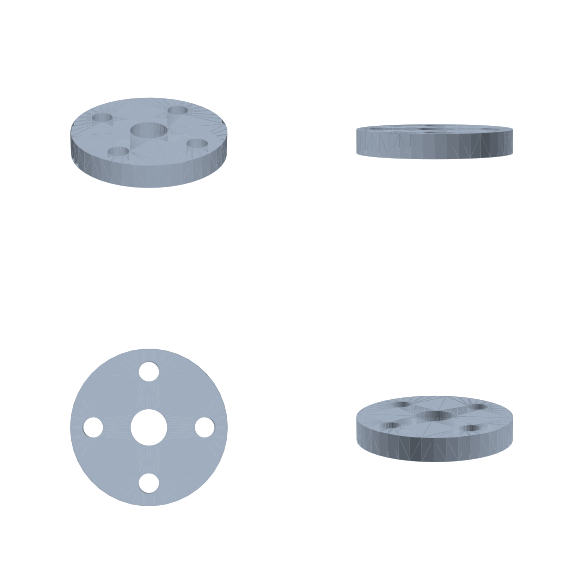

20	16	105	75	14	4	16
20	25	105	75	14	4	18
25	1	100	75	11	4	12
25	2.5	100	75	11	4	12
25	6	100	75	11	4	14

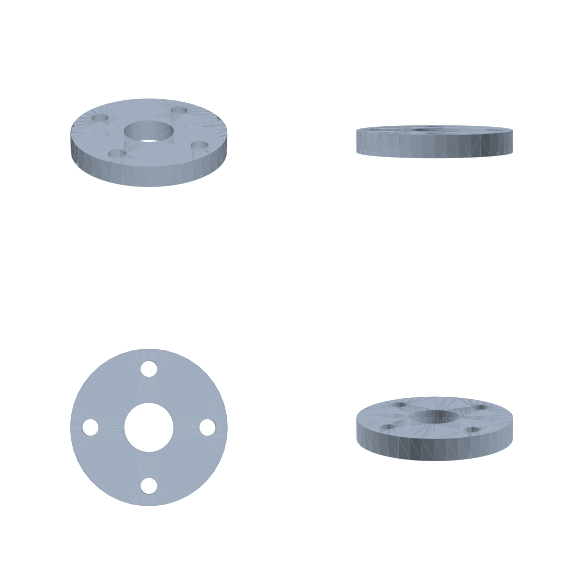

25	10	100	75	11	4	14
25	16	115	85	14	4	18

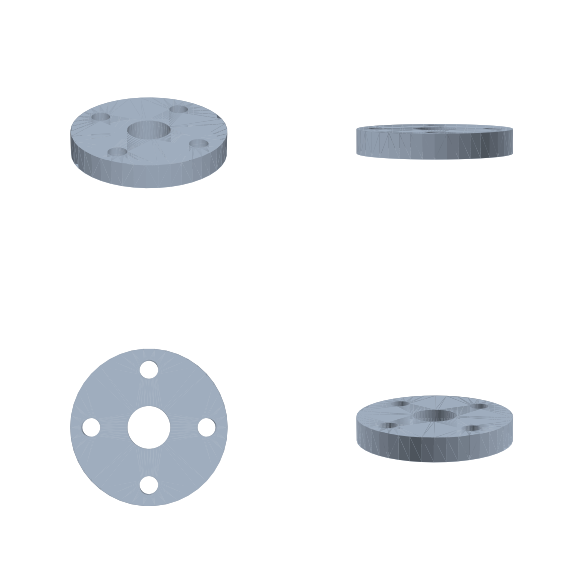

25	25	115	85	14	4	18
32	1	120	90	14	4	12
32	2.5	120	90	14	4	12

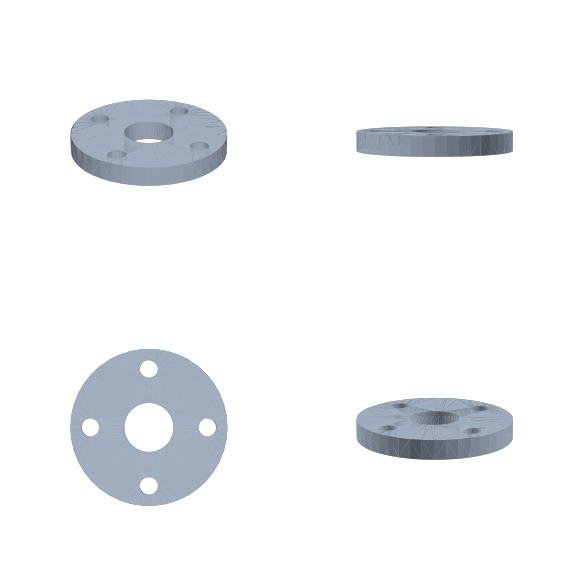

32	6	120	90	14	4	15
32	10	120	90	14	4	16
32	16	135	100	18	4	18
32	25	135	100	18	4	20
40	1	130	100	14	4	13
40	2.5	130	100	14	4	13
40	6	130	100	14	4	16
40	10	130	100	14	4	18
40	16	145	110	18	4	20
40	25	145	110	18	4	22
50	1	140	110	14	4	13
50	2.5	140	110	14	4	13
50	6	140	110	14	4	16

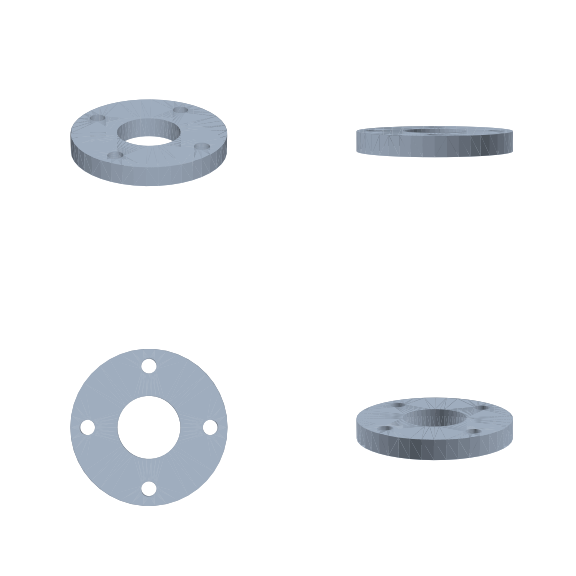

50	10	140	110	14	4	18
50	16	160	125	18	4	22

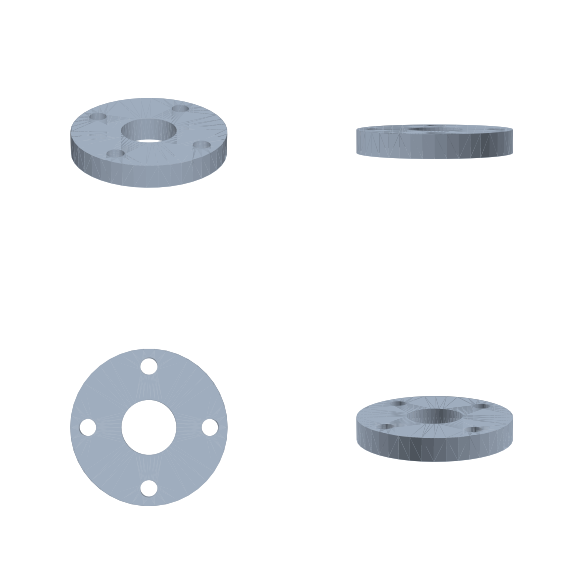

50	25	160	125	18	4	24
65	1	160	130	14	4	14
65	2.5	160	130	14	4	14
65	6	160	130	14	4	16
65	10	160	130	14	4	20
65	16	180	145	18	4	24
65	25	180	145	18	8	24

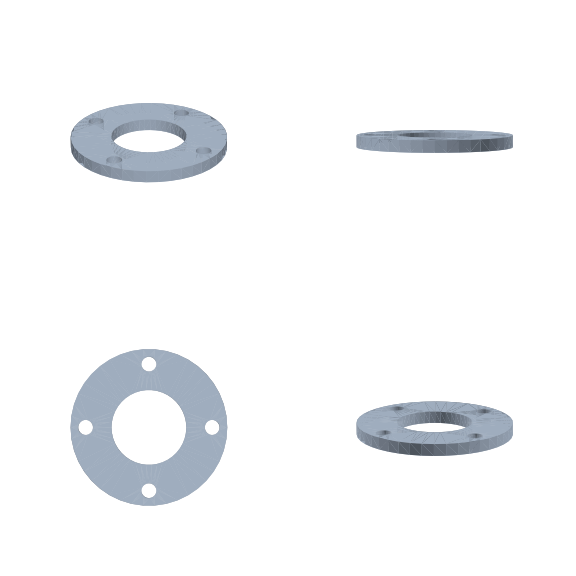

80	1	185	150	18	4	14
80	2.5	185	150	18	4	14
80	6	185	150	18	4	18
80	10	185	150	18	8	20
80	16	195	160	18	8	24

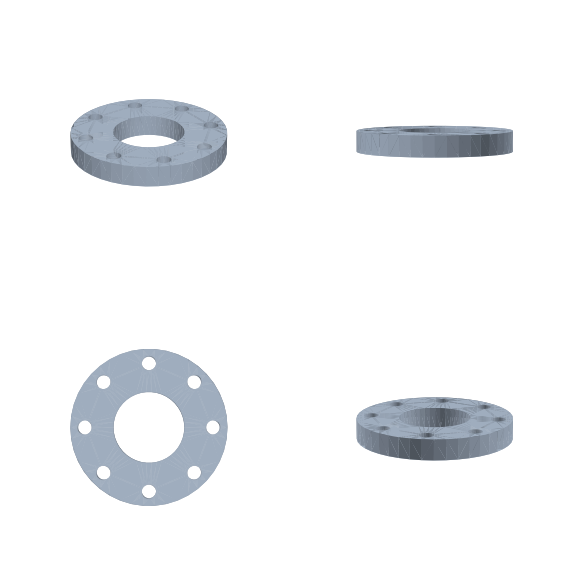

80	25	195	160	18	8	26
100	1	205	170	18	4	14

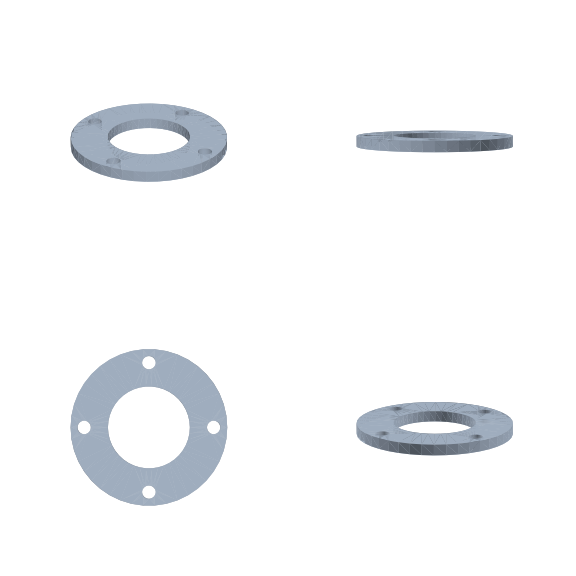

100	2.5	205	170	18	4	14
100	6	205	170	18	4	18

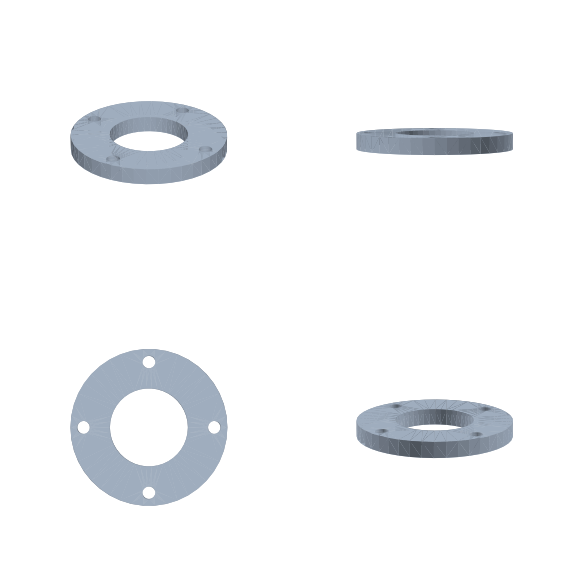

100	10	215	180	18	4	22
100	16	215	180	18	8	26
100	25	230	190	22	8	28
125	1	235	200	18	8	16

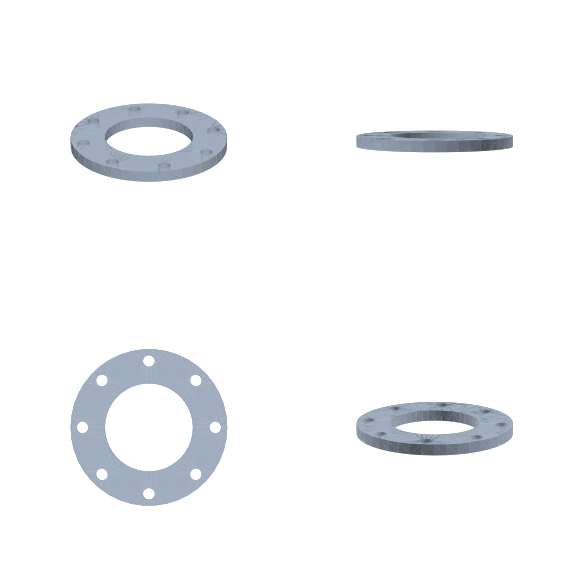

125	2.5	235	200	18	8	16
125	6	235	200	18	8	20
125	10	245	210	18	8	24
125	16	245	210	18	8	28
125	25	270	220	26	8	30
150	1	260	225	18	8	16

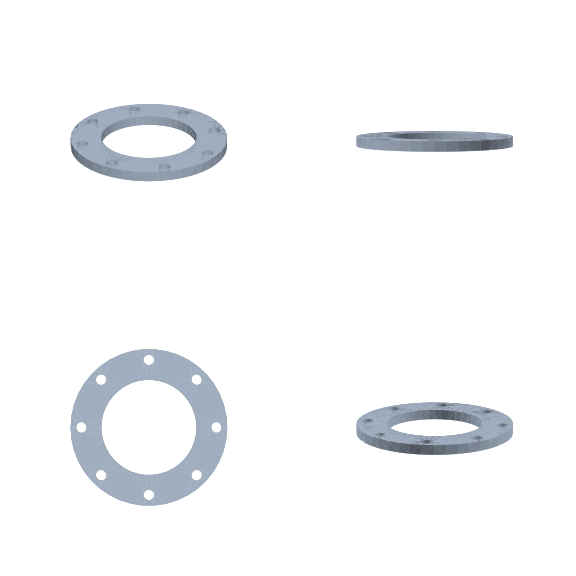

150	2.5	260	225	18	8	16

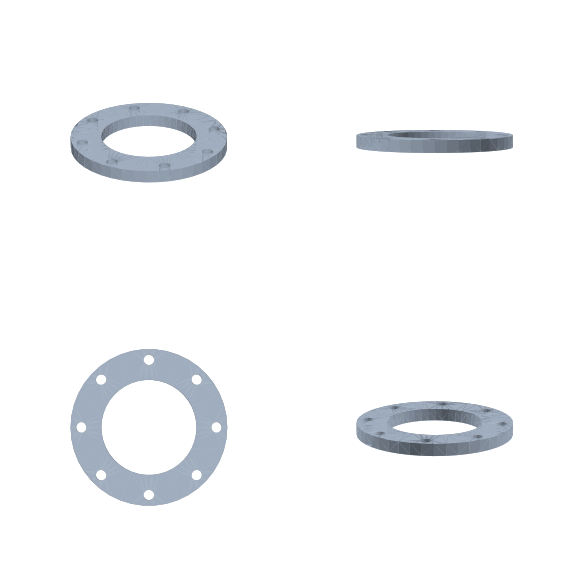

150	6	260	225	18	8	20

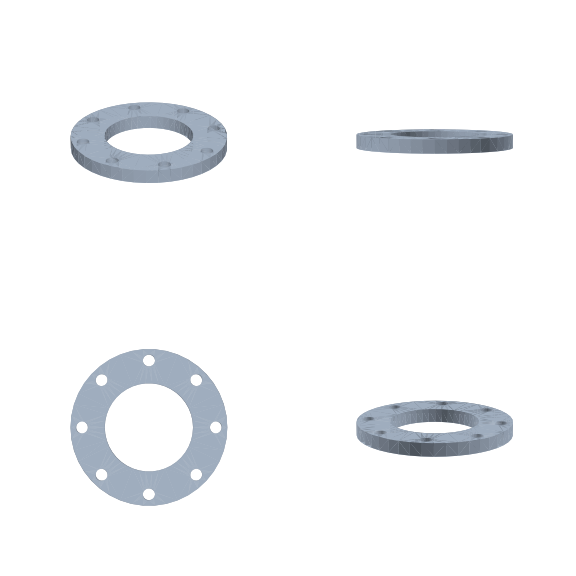

150	10	280	240	22	8	24

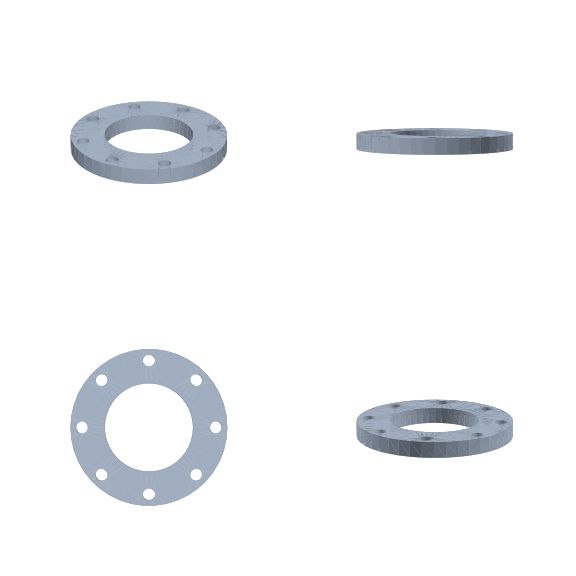

150	16	280	240	22	8	28
150	25	300	250	26	8	28
200	1	315	280	18	8	18
200	2.5	315	280	18	8	18

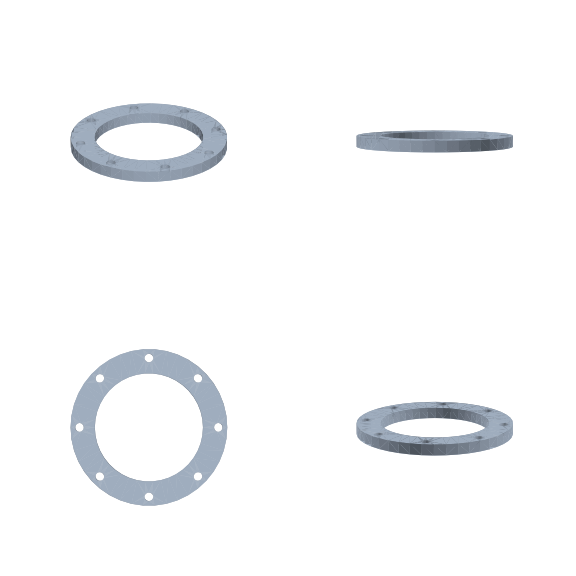

200	6	315	280	18	8	22

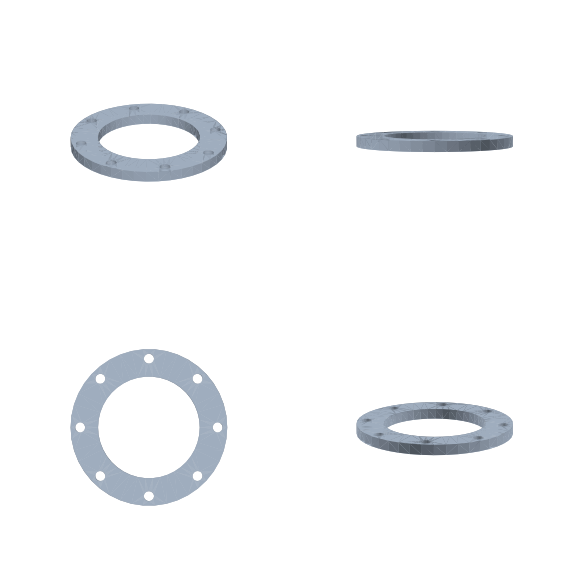

200	10	335	295	22	8	22
200	16	335	295	22	12	30

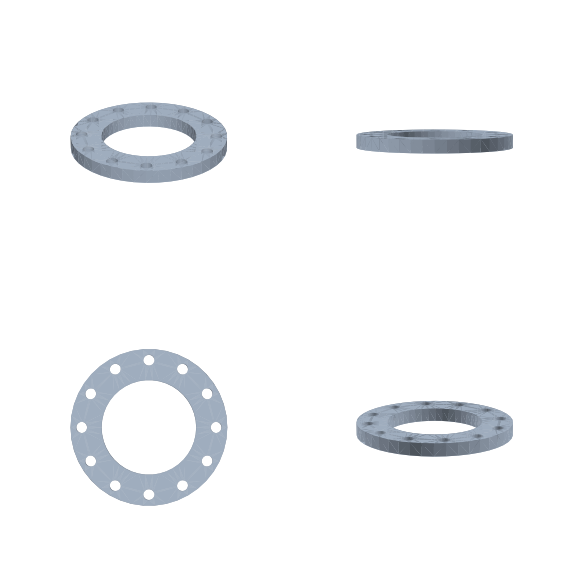

200	25	360	310	26	12	30
250	1	370	335	18	12	21
250	2.5	370	335	18	12	21
250	6	370	335	18	12	23
250	10	390	350	22	12	23
250	16	405	355	26	12	31
250	25	425	370	30	12	34

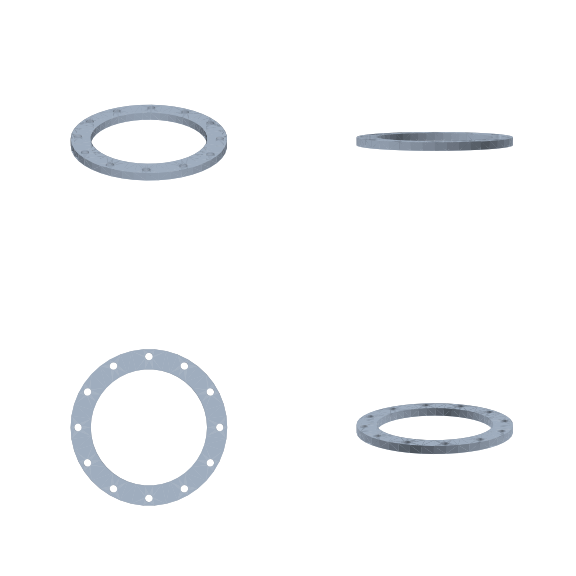

300	1	435	395	22	12	22
300	2.5	435	395	22	12	22
300	6	435	395	22	12	24

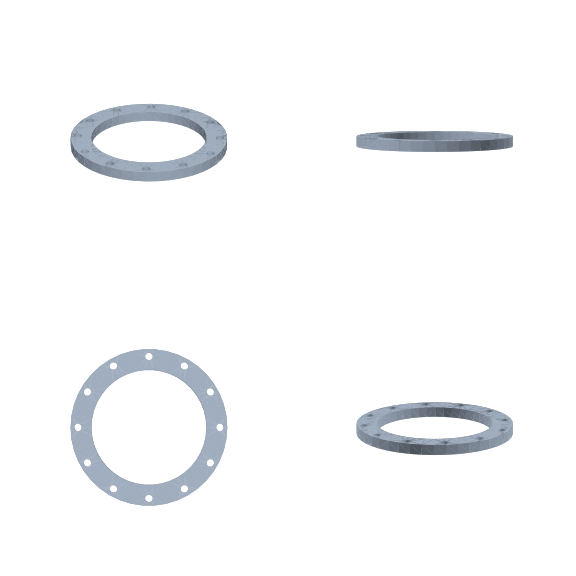

300	10	440	400	22	12	28

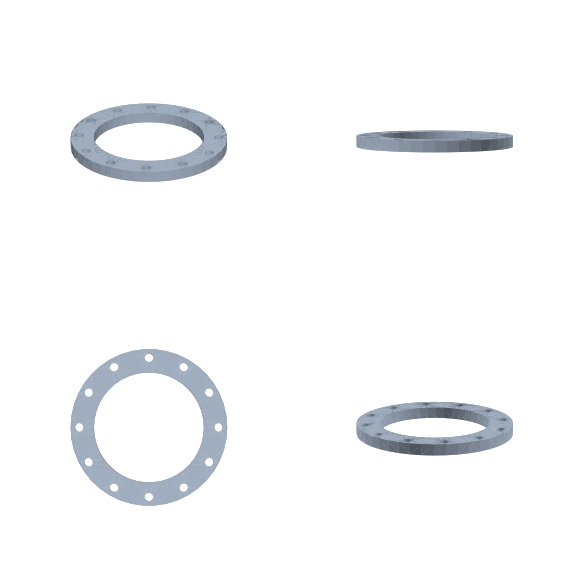

300	16	460	410	26	12	32
300	25	485	430	30	16	36
