Фланец плоский Ду80 Ру16 ГОСТ 33259-2015 — 3D-модель

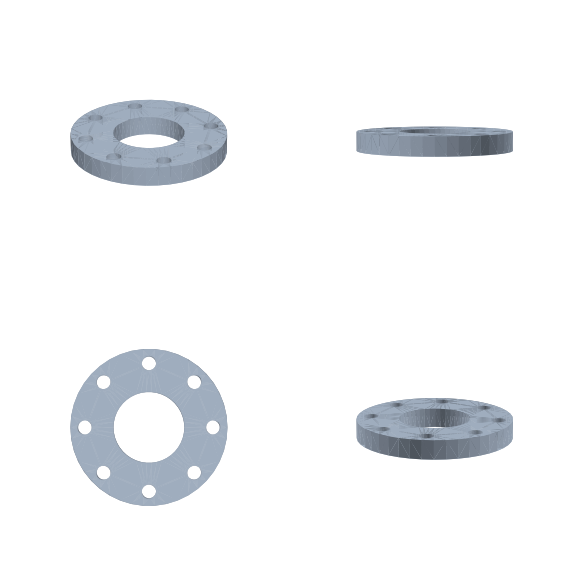

Готовая 3D-модель: Фланец плоский Ду80 Ру16 ГОСТ 33259-2015 по ГОСТ 33259-2015. Размеры — наружный Ø 195 мм, толщина 24 мм, 8×Ø18 отв. — взяты из стандарта, поэтому деталь встаёт в сборку без правок. Файл в формате STEP открывается в КОМПАС-3D, SolidWorks, AutoCAD и Fusion.
Нажмите «Скачать», чтобы получить фланец Ду80 Ру16 в STEP (10 ₽). Нужен весь ряд — заберите ГОСТ 33259-2015 целиком (300 ₽).
| Ду | 80 |
|---|---|
| Ру | 16 кгс/см² |
| Наружный Ø D | 195 мм |
| Центральная расточка d1 | 89 мм |
| Болт-окружность D1 | 160 мм |
| Ø отверстий | 18 мм |
| Кол-во отверстий n | 8 |
| Толщина b | 24 мм |
